Diyotlar - Doğrultucular - Tekil

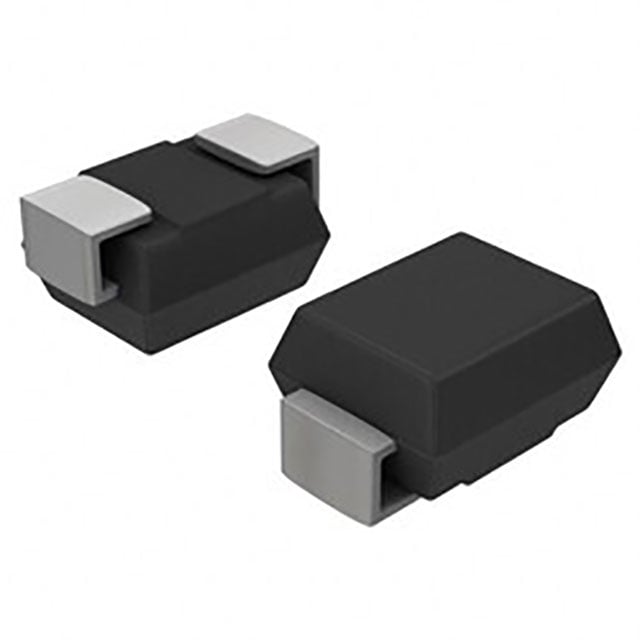

FM140-N-H
SCHOTTKY BARRIER 40V, 1000MA
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-323
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM140
FM140-N-H Hakkında
FM140-N-H, Formosa Microsemi tarafından üretilen Schottky barrier rectifier diyottur. 40V ters voltaj kapasitesi ve 1A ortalama doğrultulanmış akım değerleri ile düşük güçlü uygulamalarda kullanılır. Fast recovery özelliği sayesinde (≤500ns) yüksek hızlı anahtarlama devrelerine uygun tasarlanmıştır. SOD-323 yüzey montaj paketi ile kompakt PCB tasarımlarında yer kazandırır. Anahtarlama güç kaynakları, LED sürücüleri, DC/DC dönüştürücüler ve düşük voltaj doğrultma uygulamalarında tercih edilir. -55°C ile 125°C arasında çalışma sıcaklığı aralığında güvenli işlem sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-323 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 1A (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
