Diyotlar - Doğrultucular - Tekil

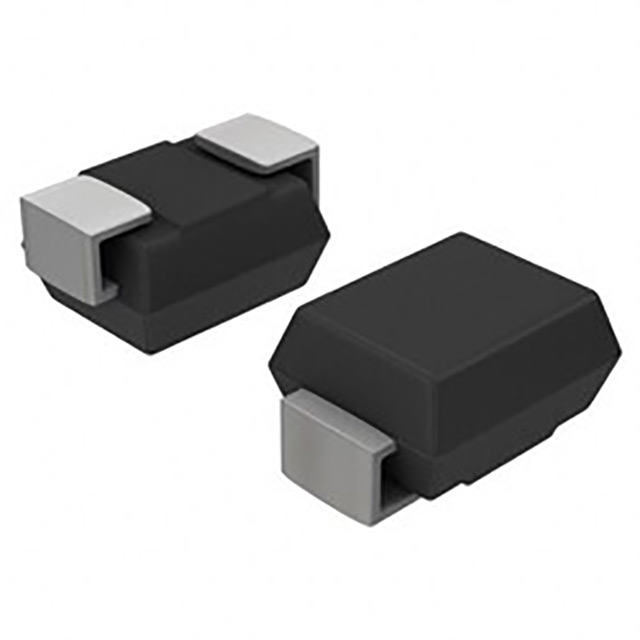

FM140-M-HINACTIVE
SCHOTTKY BARRIER 40V, 1000mA
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM140-M-H
FM140-M-HINACTIVE Hakkında
FM140-M-HINACTIVE, Formosa Microsemi tarafından üretilen Surface Mount Schottky barrier diyottur. 40V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile düşük voltajlı DC uygulamalarında kullanılır. 500mV maksimum ileri voltaj düşüşü (1A'de) ile verimli güç yönetimi sağlar. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama uygulamalarında, güç kaynakları, DC-DC dönüştürücüler ve kontrol devrelerinde tercih edilir. SOD-123 paket tipi, kompakt tasarımlar için uygundur. -55°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-123 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 1A (Io) |
| Supplier Device Package | SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
