Diyotlar - Doğrultucular - Tekil

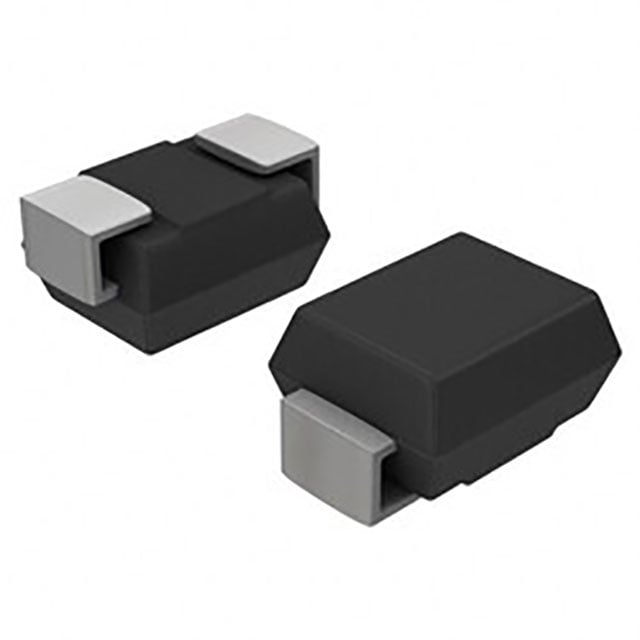

FM140-M-H
SCHOTTKY BARRIER 40V, 1000MA
- Üretici
- Formosa Microsemi Co. Ltd.
- Paket/Kılıf
- SOD-123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FM140
FM140-M-H Hakkında
FM140-M-H, Formosa Microsemi tarafından üretilen 40V 1A kapasiteli bir Schottky barrier diyotudur. SOD-123 yüzey montaj paketi içerisinde sunulan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 500 mV ile maksimum forward voltaj düşüşü ve 500ns'nin altında recovery süresi sayesinde, güç kaynakları, DC/DC dönüştürücüler, ters polarite koruması ve yüksek frekanslı anahtarlama devrelerinde kullanılır. -55°C ile 125°C arasında çalışma sıcaklığı aralığı, geniş uygulama yelpazesini destekler. 150pF kapasitansı 1MHz'de ölçülmüştür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 150pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-123 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 1A (Io) |
| Supplier Device Package | SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
