Zener Diyotlar - Tekil
FLZ3V9B

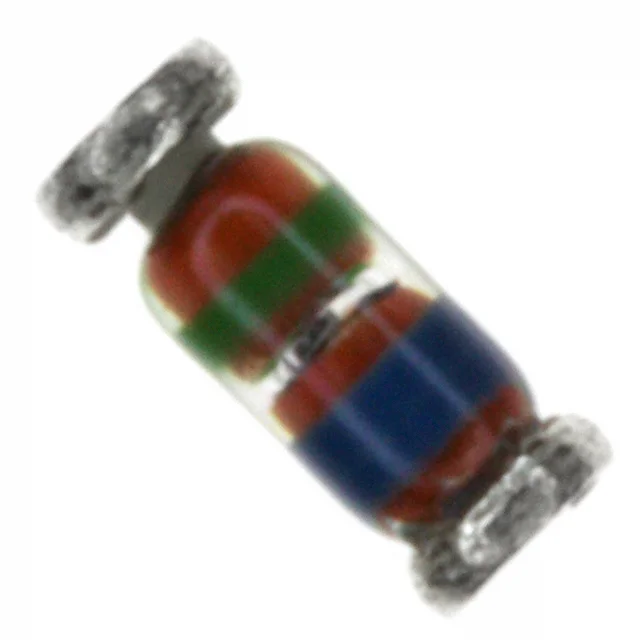

DIODE ZENER 4V 500MW SOD80
- Üretici
- onsemi
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- FLZ3V9B
FLZ3V9B Hakkında
FLZ3V9B, onsemi tarafından üretilen 4V nominal voltajlı zener diyottur. 500mW güç kapasitesi ile tasarlanan bu komponent, SOD-80 (DO-213AC, MINI-MELF) yüzeye monte paketinde sunulmaktadır. ±3% voltaj toleransı ve 40Ω maksimum empedans değeri ile karakterize edilir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında kullanılabilir. 1.4µA @ 1V ters kaçak akımı ve 1.2V @ 200mA ileri voltaj özellikleri ile gerilim regülasyonu, koruma devreleri ve referans gerilim uygulamalarında tercih edilir. Kompakt boyutu sayesinde yüksek yoğunluklu PCB tasarımlarında idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1.4 µA @ 1 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | SOD-80 |
| Tolerance | ±3% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 4 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
