Zener Diyotlar - Tekil

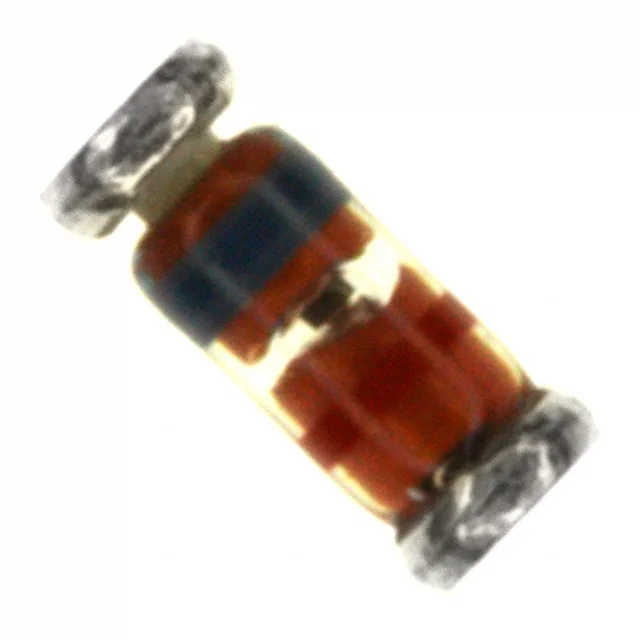

FLZ3V9A
DIODE ZENER 3.9V 500MW SOD80
- Üretici
- onsemi
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- FLZ3V9A
FLZ3V9A Hakkında
FLZ3V9A, onsemi tarafından üretilen 3.9V nominal değerinde bir Zener diyottur. 500mW güç kapasitesi ile düşük voltaj uygulamalarında gerilim regülasyonu ve koruma işlevleri yerine getirir. SOD-80 (DO-213AC, MINI-MELF) yüzey montaj paketinde sunulan bu bileşen, -65°C ile +175°C sıcaklık aralığında çalışır. ±3% toleranslı voltaj değeri ve 40Ω maksimum impedansı ile analog ve dijital devrelerde gerilim sabitlenmesi, transiyent koruması ve referans uygulamalarında kullanılır. Düşük reverse leakage akımı (1.4µA @ 1V) ve kompakt kasa tasarımı sayesinde yoğun entegre elektronik tasarımlara uygundur. Not: Bu ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1.4 µA @ 1 V |
| Impedance (Max) (Zzt) | 40 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | SOD-80 |
| Tolerance | ±3% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 3.9 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
