Zener Diyotlar - Tekil

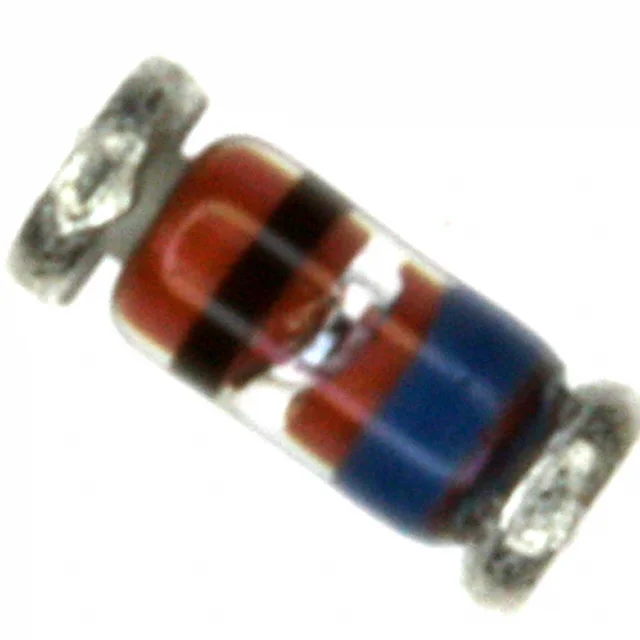

FLZ16VC
DIODE ZENER 16.1V 500MW SOD80
- Üretici
- onsemi
- Paket/Kılıf
- DO-213AC
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- FLZ16VC
FLZ16VC Hakkında
FLZ16VC, onsemi tarafından üretilen 16.1V nominal voltajında bir Zener diyottur. 500mW güç kapasitesi ile orta güç uygulamalarında gerilim stabilizasyonu ve koruma görevlerinde kullanılır. Surface mount DO-213AC (MINI-MELF, SOD-80) paketinde sunulan bu bileşen, -65°C ile 175°C geniş sıcaklık aralığında çalışabilmektedir. ±3% toleranslı tasarımı, 15.2 Ohms maksimum impedansı ve 133 nA ters sızıntı akımı ile düşük güç kaybı gerektiren devre tasarımlarında tercih edilir. Elektronik cihazların güç kaynakları, sinyal işleme devreleri ve aşırı gerilim koruma uygulamalarında yaygın olarak yer almaktadır. Bileşen halen kullanılabilir olup, işaret kodu bulunmamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 133 nA @ 12 V |
| Impedance (Max) (Zzt) | 15.2 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-213AC, MINI-MELF, SOD-80 |
| Part Status | Obsolete |
| Power - Max | 500 mW |
| Supplier Device Package | SOD-80 |
| Tolerance | ±3% |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 16.1 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
