Transistörler - JFET

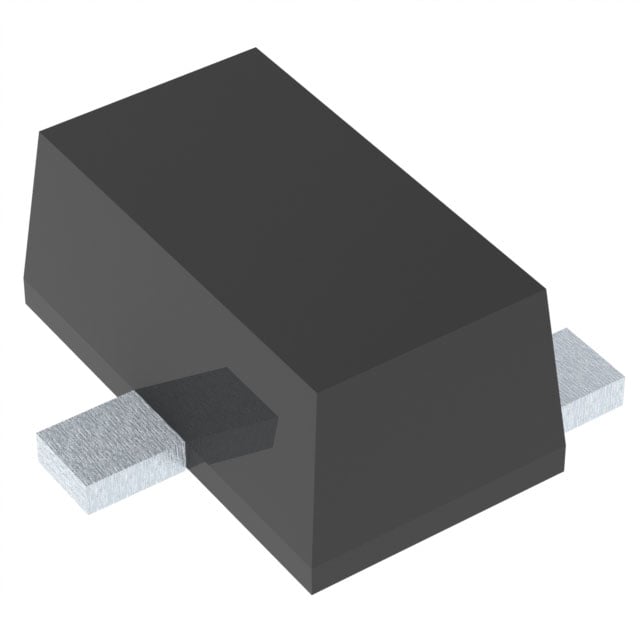

FJZ594JTF
JFET N-CH 20V 0.1W SOT623F
- Üretici
- onsemi
- Paket/Kılıf
- SOT-623F
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- FJZ594
FJZ594JTF Hakkında
FJZ594JTF, onsemi tarafından üretilen N-channel JFET transistördür. 20V breakdown voltajı ile çalışabilen bu bileşen, maksimum 100 mW güç tüketimi ve 1 mA drain akımı özellikleriyle sunulmaktadır. Surface mount SOT-623F paketinde encapsule edilmiş olup, 150°C işletme sıcaklığına kadar dayanabilmektedir. 150 µA Idss değeri ve 3.5pF input capacitance ile düşük sinyal uygulamalarında, RF amplifikatörlerde ve analog switch uygulamalarında kullanılabilir. Cihazın obsolete durumda olması, yeni tasarımlarda yerine geçen versiyonlar önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 150 µA @ 5 V |
| Current Drain (Id) - Max | 1 mA |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3.5pF @ 5V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-623F |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Supplier Device Package | SOT-623F |
| Voltage - Breakdown (V(BR)GSS) | 20 V |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 1 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
