Transistörler - JFET
FJZ594JBTF

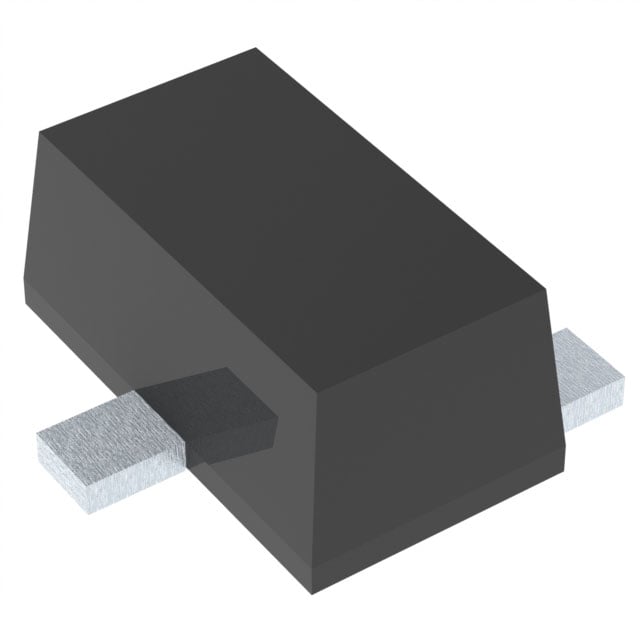

JFET N-CH 20V 0.1W SOT623F
- Üretici
- onsemi
- Paket/Kılıf
- SOT-623F
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- FJZ594
FJZ594JBTF Hakkında
FJZ594JBTF, onsemi tarafından üretilen N-Channel JFET transistördür. SOT-623F yüzey montajlı paketinde sunulan bu bileşen, maksimum 20V gerilim ve 100mW güç tüketimi ile çalışabilir. 1mA maksimum drain akımı ve 150µA IDSS değerleri ile düşük sinyal uygulamalarında tercih edilir. 3.5pF giriş kapasitanslı yapısı, yüksek impedans giriş gerektiren ön işlemçi devrelerinde, ses sinyali işleme ve hassas ölçüm sistemlerinde kullanım alanı bulur. -55°C ile +150°C arasında çalışabilen bu transistör, analog anahtarlama ve voltaj kontrollü dirençli uygulamalara uygun olup, günümüzde yerini daha yeni bileşenlere bırakmış olsa da, tasarımlar ve onarım çalışmalarında bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 150 µA @ 5 V |
| Current Drain (Id) - Max | 1 mA |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3.5pF @ 5V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-623F |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Supplier Device Package | SOT-623F |
| Voltage - Breakdown (V(BR)GSS) | 20 V |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 1 µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
