Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

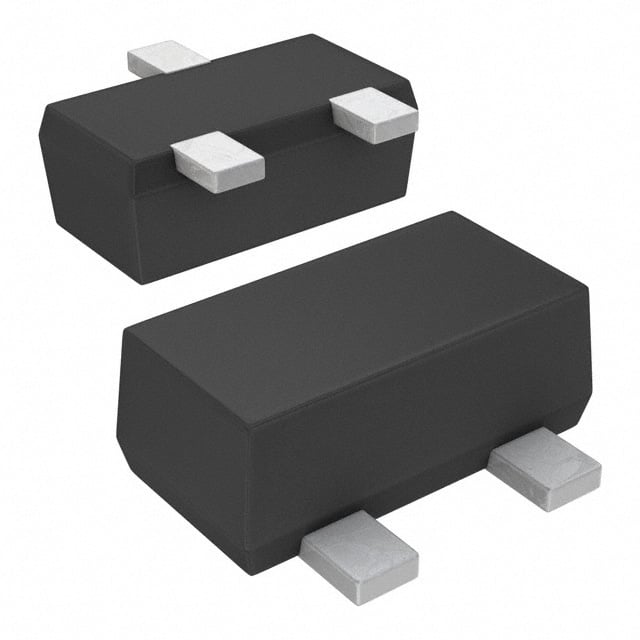

FJY4003R
TRANS PREBIAS PNP 200MW SOT523F
FJY4003R Hakkında
FJY4003R, onsemi tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar transistördür. SC-89 (SOT-490) yüzey montajlı paketinde sunulan bu bileşen, maksimum 200mW güç tüketimi ile çalışır. 100mA kolektör akımı kapasitesine sahip transistör, 250MHz geçiş frekansında çalışabilir. İntegre 22kΩ base ve emitter-base direnç yapısı sayesinde direkt sinyal kontrolü sağlar. 50V maksimum VCE(BR) break-down gerilimi ile orta güç uygulamalarında kullanılabilir. Sinyal anahtarlama, lojik seviye dönüştürme ve düşük güçlü amplifikasyon devrelerinde uygulanır. Ön beslemeli tasarımı sayesinde harici bias devresine ihtiyaç duymaz ve kompakt PCB tasarımlarına uygun bir çözüm sunmuştur. Bileşen şu anda kullanımdan kaldırılmış durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SC-89-3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
