Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

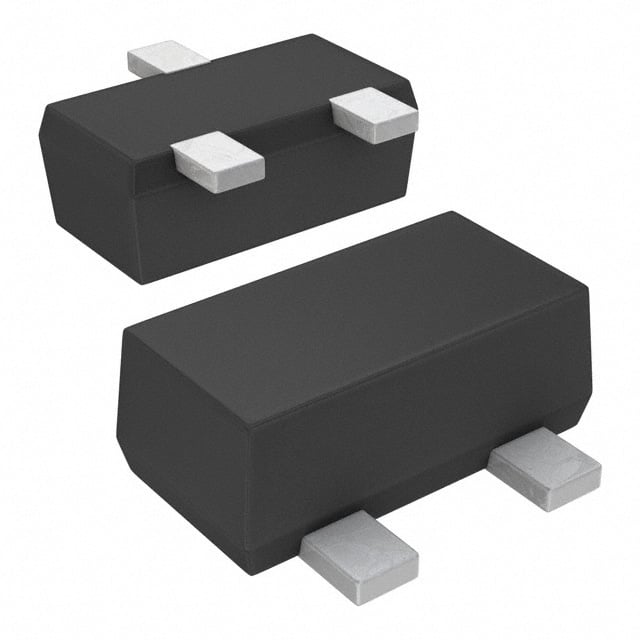

FJY3015R
TRANS PREBIAS NPN SOT-523F
FJY3015R Hakkında
FJY3015R, onsemi tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistörüdür. SC-89 (SOT-523F) yüzey montaj paketinde sunulan bu bileşen, entegre base ve emitter dirençleri içerir. Base direnci 2.2 kΩ ve emitter-base direnci 10 kΩ olmak üzere tasarlanmıştır. Maksimum collector akımı 100 mA, transition frequency 250 MHz'dir. Vce doyum gerilimi 300 mV @ 500µA, 10mA koşullarında ölçülmüştür. Collector-emitter arası maksimum breakdown gerilimi 50 V'tur. Hızlı anahtarlama uygulamaları, lojik seviyeleri kuvvetlendirme ve sinyal işleme devrelerinde kullanılır. Bileşen üretimden kaldırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 33 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SC-89-3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
