Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

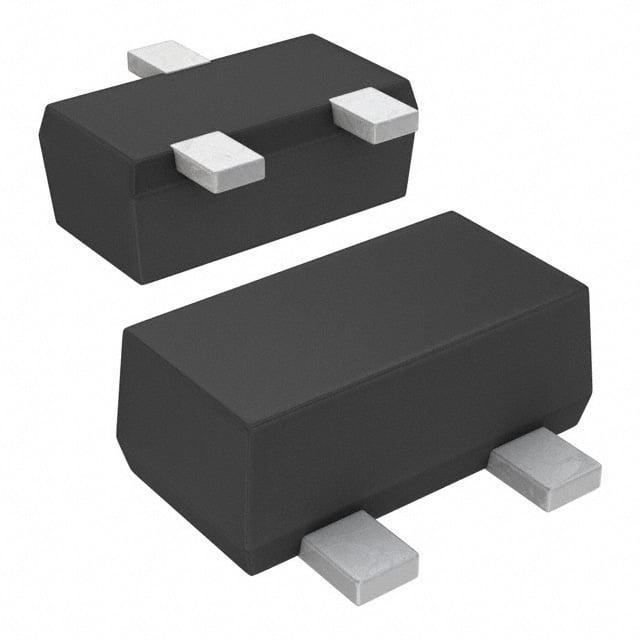

FJY3014R
TRANS PREBIAS NPN 200MW SOT523F
FJY3014R Hakkında
FJY3014R, onsemi tarafından üretilen ön beslemeli NPN transistördür. SC-89 (SOT-490) yüzey montajlı pakette sunulan bu bileşen, maksimum 200mW güç dissipasyonuna sahiptir. Kolektör akımı 100mA'ye kadar çıkabilmekte, geçiş frekansı 250MHz'dir. Entegre 4.7kΩ taban ve 47kΩ emiter-taban dirençleriyle hızlı switchleme uygulamalarında kullanılır. Maksimum 50V kollektör-emiter gerilimi ile RF amplifikasyon, sinyal işleme ve düşük güçlü anahtarlama devrelerinde uygulanabilir. Biasa hassas uygulamalarda ön beslemeli yapısı sayesinde sıcaklık değişimlerine karşı daha stabil çalışır. Cihazın Part Status değeri Obsolete olup, yeni tasarımlarda yerine geçen modeller değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-89-3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
