FJX4013RTF

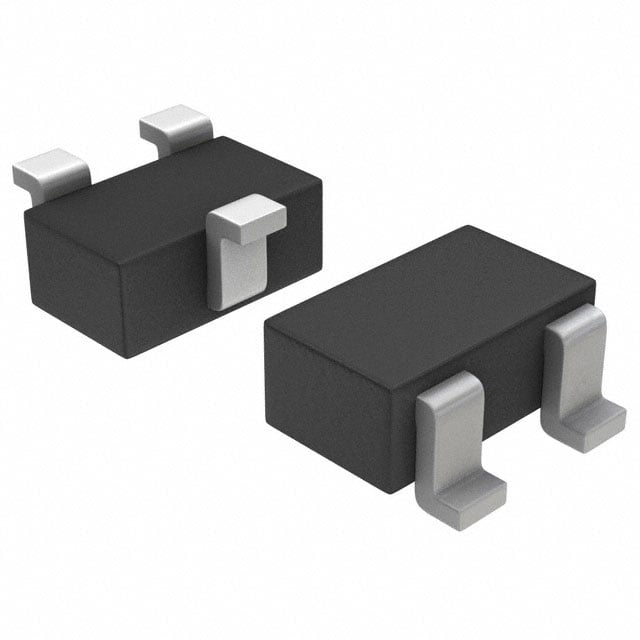

TRANS PREBIAS PNP 200MW SOT323
FJX4013RTF Hakkında
FJX4013RTF, onsemi tarafından üretilen ön beslemeli (pre-biased) PNP transistördür. SC-70/SOT-323 yüzey montajlı pakette sunulan bu bileşen, 200 mW maksimum güç disipasyonuna ve 100 mA maksimum kolektor akımına sahiptir. 200 MHz transition frequency ile hızlı anahtarlama uygulamalarına uygundur. Dahili 2.2 kΩ base direnci ve 47 kΩ emitter-base direnci ile ön yüklenmiş tasarım, direkt kuplajlı sürücü ve switch uygulamalarında kullanılır. 50 V kolektor-emitter kırılma gerilimi ve 300 mV doyum gerilimi ile, düşük seviye sinyal işleme, impedans dönüştürme ve lojik seviyeleri değiştirme devrelerinde yaygın olarak tercih edilmektedir. Kompakt boyutu sayesinde yoğun PCB tasarımlarında yer kazandırır. Ürün şu anda sonlandırılmış (obsolete) olup, sınırlı stok veya uyumlu alternatifler kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
