Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
FJX3003RTF

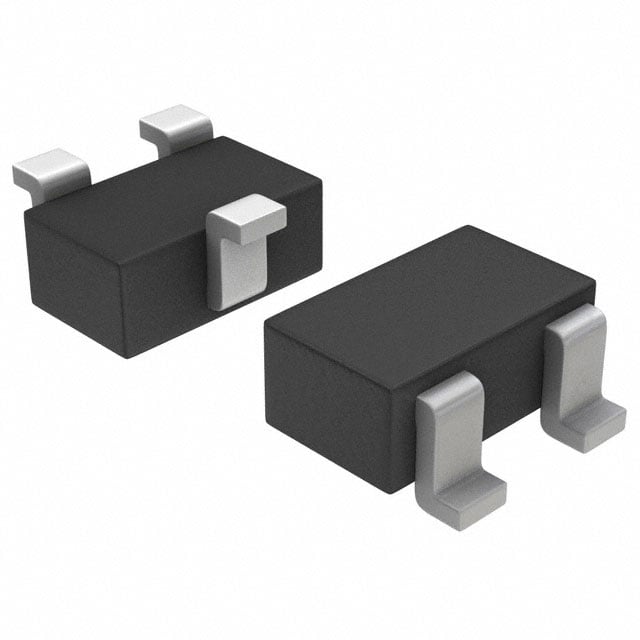

TRANS PREBIAS NPN 200MW SOT323
FJX3003RTF Hakkında
FJX3003RTF, onsemi tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SOT-323 (SC-70) yüzey montajlı pakette sunulan bu komponent, 200mW güç dağıtım kapasitesine ve 100mA maksimum kolektör akımına sahiptir. İç yapısında 22kΩ taban ve emitter-taban dirençleri bulunur. 250MHz transition frekansı ve 56'nin minimum DC akım kazancı ile RF ve anahtarlama uygulamalarında kullanılır. 50V kolektör-emitter kırılım gerilimi ile genel amaçlı sinyal işleme, ses amplifikasyonu ve düşük güç anahtarlama devrelerinde yer alır. Ön beslemeli tasarımı sayesinde ayrı taban direnci gerektirmez ve kompakt tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
