Transistörler - Bipolar (BJT) - Tekil

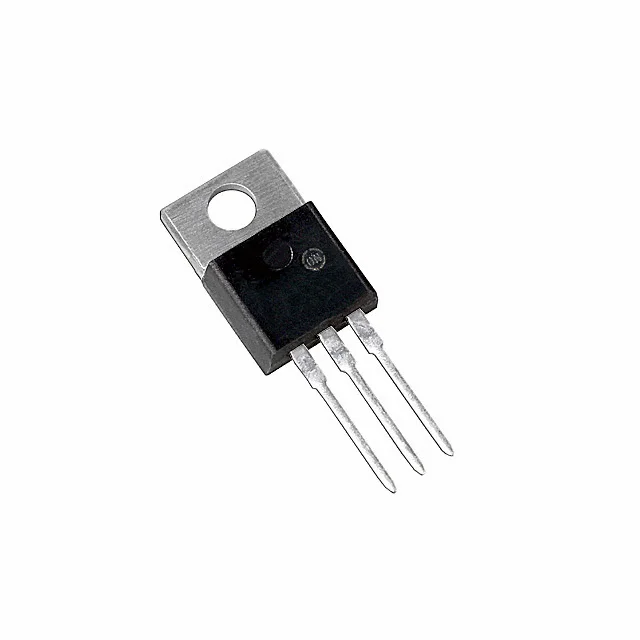

FJP13007H2TU-F080
TO220 HV FAST-SWITCHING NPN PWR
FJP13007H2TU-F080 Hakkında
FJP13007H2TU-F080, onsemi tarafından üretilen TO-220 paketli NPN bipolar güç transistörüdür. 400 V Vce dağılım gerilimi ve 8 A maksimum kolektör akımı ile yüksek gerilim uygulamaları için tasarlanmıştır. 80 W maksimum güç dağılımı kapasitesi ve 4 MHz geçiş frekansı sayesinde hızlı anahtarlama işlemleri gerçekleştirebilir. Düşük doyum gerilimi (Vce sat: 3V @ 2A, 8A) ve 150°C'ye kadar çalışma sıcaklığı ile sanayi uygulamalarında, güç kaynakları, motor kontrol devrelerinde ve anahtarlama uygulamalarında kullanıma uygundur. Through Hole montaj tipi ile PCB'ye direkt monte edilir. (Not: Bu ürün üretimden kaldırılmıştır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 8 @ 2A, 5V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 80 W |
| Supplier Device Package | TO-220-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 2A, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
