Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

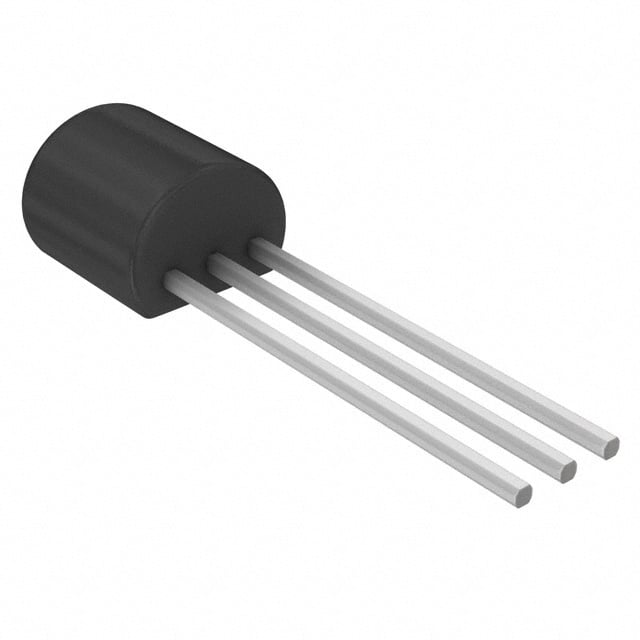

FJN4307RBU
TRANS PREBIAS PNP 300MW TO92-3
FJN4307RBU Hakkında
FJN4307RBU, onsemi tarafından üretilen ön beslemeli (pre-biased) PNP bipolar transistördür. TO-92-3 paketinde sunulan bu bileşen, 300mW maksimum güç dağıtımı kapasitesine sahiptir. İç yapısında 22kΩ ve 47kΩ base resistörler bulunur ve transistör 100mA kolektör akımı ile çalışabilir. 200MHz transition frekansı sayesinde orta hızlı uygulamalarda kullanılabilir. 50V maksimum kolektör-emitter breakdown voltajı ve 300mV saturation voltajı ile genel amaçlı anahtarlama ve amplifikasyon devrelerinde uygulanır. Ön beslemeli yapısı nedeniyle harici bias devresi gerektirmez, basitleştirilmiş tasarımlar için tercih edilir. Bileşenin üretimi sonlandırılmış (obsolete) olup, yeni tasarımlarda alternatif seçenekler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 68 @ 5mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | TO-92-3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
