Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

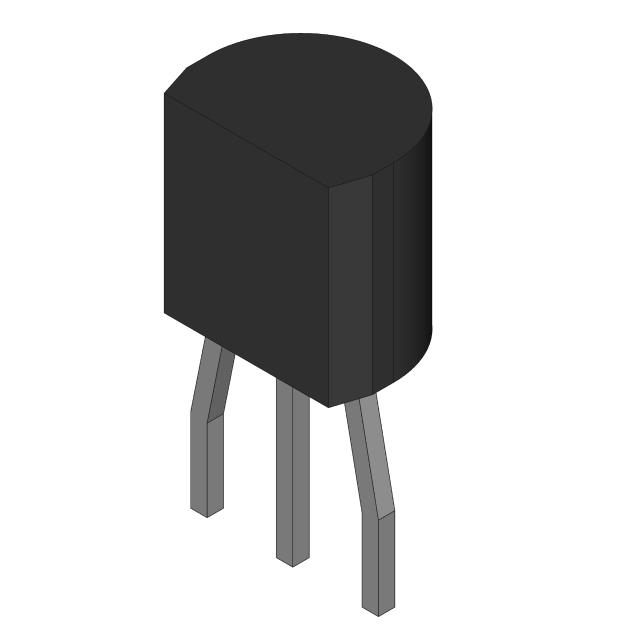

FJN3303RTA
0.1A, 50V, NPN, TO-92
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- FJN3303
FJN3303RTA Hakkında
FJN3303RTA, Rochester Electronics tarafından üretilen NPN tipi ön beslemeli (pre-biased) silikon transistördür. TO-92 plastik kapsülde sunulan bu komponent, 50V maksimum collector-emitter gerilimi ve 100mA maksimum collector akımı ile çalışır. 300mW güç dağıtma kapasitesine sahip olup, 250MHz transition frekansında hızlı anahtarlama uygulamalarında kullanılabilir. Dahili 22kΩ base ve emitter-base dirençleri ile ön beslemeli tasarımı sayesinde, basit DC amplifiye devrelerine, darbe kontrol edici (PWM) uygulamalarına ve genel amaçlı anahtarlama işlemlerine uygundur. Minimum hFE değeri 5mA collector akımında 56 olarak belirlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) (Formed Leads) |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
