Transistörler - Bipolar (BJT) - Tekil

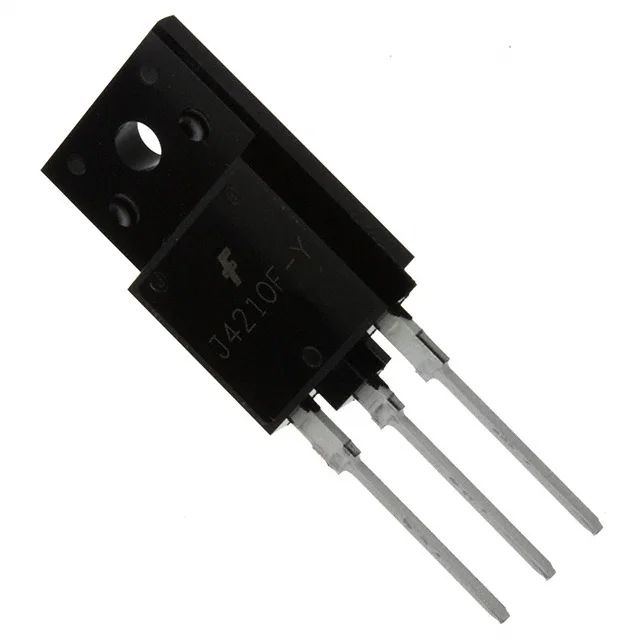

FJAF4210YTU
TRANS PNP 140V 10A TO-3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Seri / Aile Numarası
- FJAF4210YTU
FJAF4210YTU Hakkında
FJAF4210YTU, onsemi tarafından üretilen PNP tipi bipolar bağlaç transistörüdür. TO-3P-3 Full Pack paketinde sunulan bu transistör, maksimum 140V kolektör-emitter gerilimi ve 10A kolektör akımı ile çalışabilir. 80W güç dağıtımı kapasitesi ile endüstriyel uygulamalarda kullanılan yüksek akım ve yüksek gerilim anahtarlama uygulamalarında tercih edilir. 30MHz transition frequency ile orta frekanslı sinyal işleme devrelerinde de yer bulur. 500mV saturation gerilimi ile düşük güç kaybı sağlayan bu bileşen, güç amplifikasyonu, motor kontrolü, güç kaynağı anahtarlaması ve RF amplifikasyon gibi uygulamalarda kullanılabilir. Maksimum çalışma sıcaklığı 150°C olarak belirlenmiştir. Üretim durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 3A, 4V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 80 W |
| Supplier Device Package | TO-3PF |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 140 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
