Transistörler - IGBT - Diziler

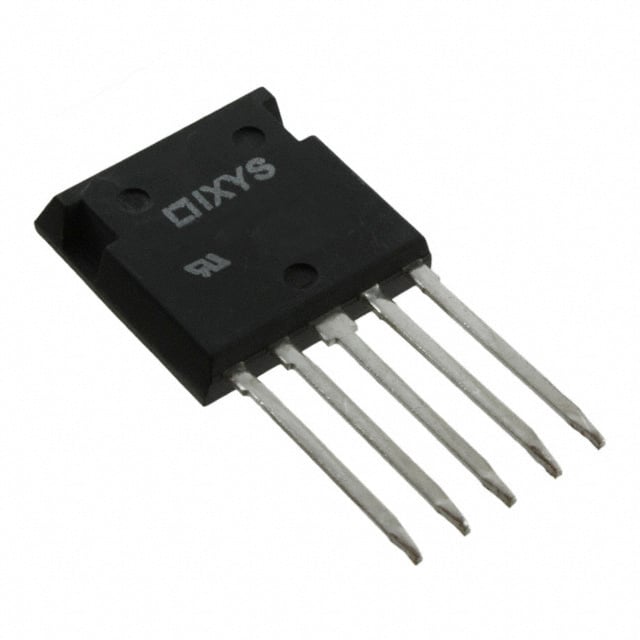

FII40-06D
IGBT H BRIDGE 600V 40A I4PAK5
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - IGBT - Diziler
- Seri / Aile Numarası
- FII40-06D
FII40-06D Hakkında
FII40-06D, Littelfuse tarafından üretilen 600V/40A kapasiteli Half Bridge konfigürasyonlu IGBT transistör dizisidir. NPT tipi IGBT teknolojisi ile tasarlanmış bu bileşen, maksimum 125W güç yönetimine ve -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. Vce(on) değeri 15V gate voltajında 25A collector akımında 2.2V'dur. i4-PAC™-5 paketinde sunulan bileşen, through-hole montaj tipidir. Motor kontrol, invertör uygulamaları, güç dönüştürücüler ve anahtarlama devreleri gibi endüstriyel uygulamalarda kullanılır. 600V breakdown voltajı ile yüksek voltaj uygulamalarında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 600 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.6 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Obsolete |
| Power - Max | 125 W |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
