Transistörler - IGBT - Tekil

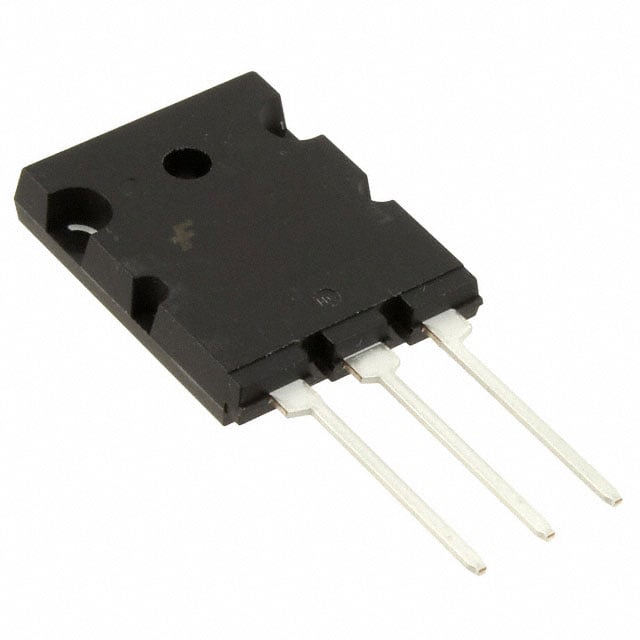

FGL12040WD
IGBT TRENCH/FS 1200V 80A TO264-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGL12040WD
FGL12040WD Hakkında
FGL12040WD, onsemi tarafından üretilen 1200V/80A kapasiteli Trench Field Stop IGBT transistörüdür. TO-264-3 paketinde sunulan bu komponent, yüksek voltaj anahtarlama uygulamalarında kullanılır. Maximum 391W güç seviyesinde çalışabilen transistör, 226nC gate charge ve 71ns reverse recovery time ile hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında sıcaklık aralığında güvenilir işlem yapar. Vce(on) değeri 15V gate voltajında 40A akımda 2.9V'tur. Motor kontrol, switched-mode güç kaynakları, inverter ve diğer güç dönüştürme devrelerinde uygulanır. Kısmi status olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 100 A |
| Gate Charge | 226 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 391 W |
| Reverse Recovery Time (trr) | 71 ns |
| Supplier Device Package | TO-264-3 |
| Switching Energy | 4.1mJ (on), 1mJ (off) |
| Td (on/off) @ 25°C | 45ns/560ns |
| Test Condition | 600V, 40A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.9V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
