Transistörler - IGBT - Tekil

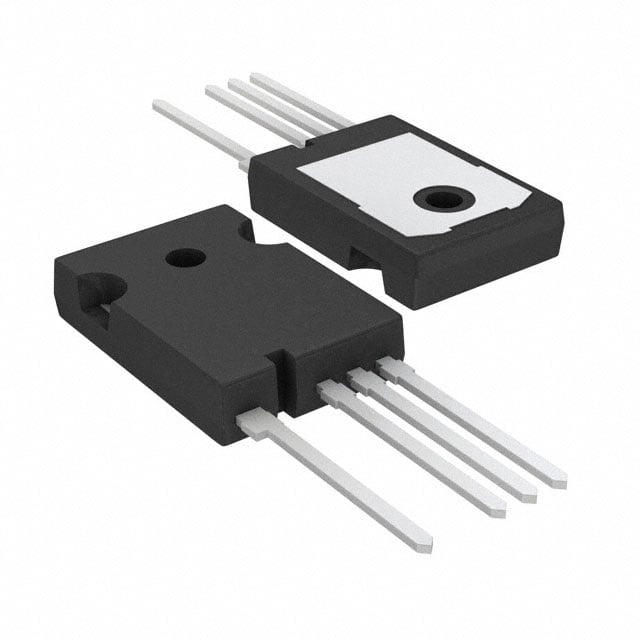

FGH75T65SQDTL4
650V FS4 TRENCH IGBT
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH75T65SQDTL4
FGH75T65SQDTL4 Hakkında
FGH75T65SQDTL4, onsemi tarafından üretilen 650V FS4 Trench Field Stop IGBT'dir. TO-247-4 paketinde sunulan bu transistör, maksimum 150A sürekli kolektör akımı ve 300A pulslu kapasitesine sahiptir. 128nC gate charge değeri ile hızlı komütasyon özelliğine sahip olup, 44ns açılış ve 276ns kapanış sürelerinde çalışır. Vce(on) max 2.1V (@15V, 75A) ve 650V dönüş gerilimi ile entegre devreler için uygundur. Switching loss'u 307µJ (on) ve 266µJ (off) değerlerindedir. -55°C ile 175°C arasında güvenilir çalışma sağlayan bu IGBT, endüstriyel güç dönüştürücüleri, motor kontrolü ve anahtarlama uygulamalarında kullanılır. Düşük seri direnci ve hızlı transient yanıtı ile enerji verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 128 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 76 ns |
| Supplier Device Package | TO-247 |
| Switching Energy | 307µJ (on), 266µJ (off) |
| Td (on/off) @ 25°C | 44ns/276ns |
| Test Condition | 400V, 18.8A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
