Transistörler - IGBT - Tekil

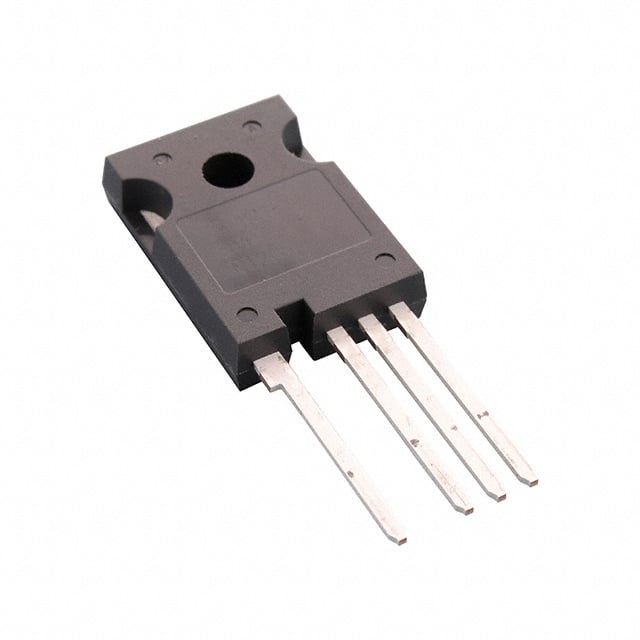

FGH75T65SQDNL4
650V/75 FAST IGBT FSIII T
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH75T65SQDNL4
FGH75T65SQDNL4 Hakkında
FGH75T65SQDNL4, onsemi tarafından üretilen 650V/75A FAST IGBT transistörüdür. Trench Field Stop teknolojisine sahip bu bileşen, maksimum 200A kollektör akımı ile çalışabilir. TO-247-4 paketinde sunulan transistör, güç dönüştürme, inverter, motorlar kontrol ve kaynak makinaları gibi uygulamalarda kullanılır. 2.1V on-state gerilimi, 134ns reverse recovery time ve düşük switching energy'si ile enerji verimliliğini sağlar. -55°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 152 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 375 W |
| Reverse Recovery Time (trr) | 134 ns |
| Supplier Device Package | TO-247-4L |
| Switching Energy | 1.25mJ (on), 1.26mJ (off) |
| Td (on/off) @ 25°C | 44ns/208ns |
| Test Condition | 400V, 75A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
