Transistörler - IGBT - Tekil

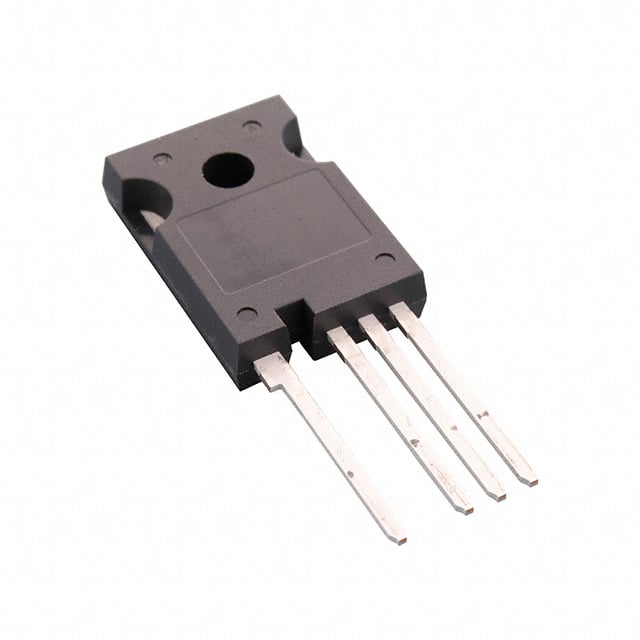

FGH75T65SHDTLN4
FS3 T TO247 75A 650V 4WL
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH75T65SHDTLN4
FGH75T65SHDTLN4 Hakkında
FGH75T65SHDTLN4, onsemi tarafından üretilen Trench Field Stop teknolojisine sahip bir IGBT transistörüdür. TO-247-4 paketinde sunulan bu komponent, maksimum 75A sürekli ve 300A darbe akımı kapasitesine sahiptir. 650V yalıtma seviyesi ile yüksek voltaj uygulamalarında kullanılmaktadır. 455W maksimum güç dağıtımı sağlayan bu transistör, anahtarlama uygulamalarında 36ns ters kurtarma süresi ve 1.06mJ açılış, 1.56mJ kapanış anahtarlama enerjisi ile karakterizedir. -55°C ile 175°C çalışma sıcaklık aralığında güvenilir performans gösterir. Güç konvertörleri, motor sürücüleri, UPS sistemleri ve endüstriyel anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 126 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Obsolete |
| Power - Max | 455 W |
| Reverse Recovery Time (trr) | 36 ns |
| Supplier Device Package | TO-247-4 |
| Switching Energy | 1.06mJ (on), 1.56mJ (off) |
| Td (on/off) @ 25°C | 55ns/189ns |
| Test Condition | 400V, 75A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
