Transistörler - IGBT - Tekil

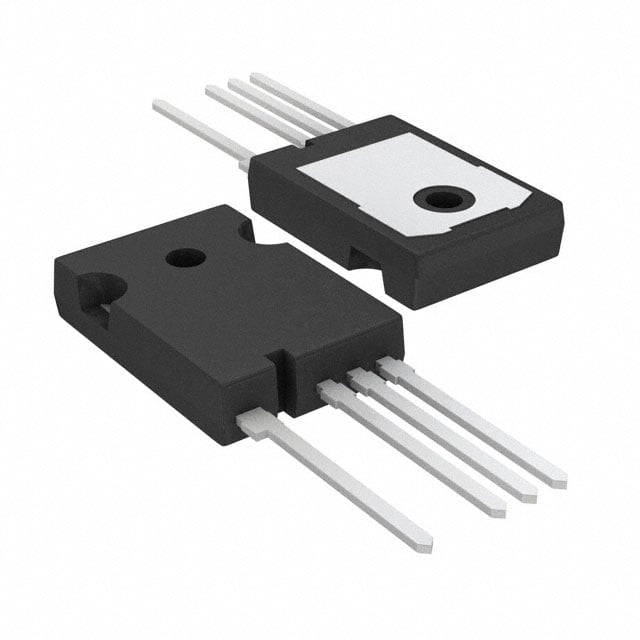

FGH75T65SHDTL4
IGBT FIELD STOP 650V 150A TO247
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH75T65SHDTL4
FGH75T65SHDTL4 Hakkında
FGH75T65SHDTL4, Rochester Electronics tarafından üretilen 650V/150A Field Stop tipi IGBT transistördür. TO-247-4 paketinde sunulan bu bileşen, maksimum 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar. 126 nC gate charge ve 76 ns reverse recovery time özellikleri ile hızlı anahtarlama karakteristiğine sahiptir. -55°C ile +175°C arasında çalışabilen bu IGBT, 455W maksimum güç yeteneği ile endüstriyel uygulamalarda kullanılır. Güç dönüştürme, motor kontrol, kaynak makinaları ve inverter devreleri gibi uygulamalar için uygundur. Pulse akımı 300A'ye kadar çıkabilir ve standart gate drive devre ile kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 126 nC |
| IGBT Type | Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 455 W |
| Reverse Recovery Time (trr) | 76 ns |
| Supplier Device Package | TO-247 |
| Switching Energy | 1.06mJ (on), 1.56mJ (off) |
| Td (on/off) @ 25°C | 55ns/189ns |
| Test Condition | 400V, 75A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
