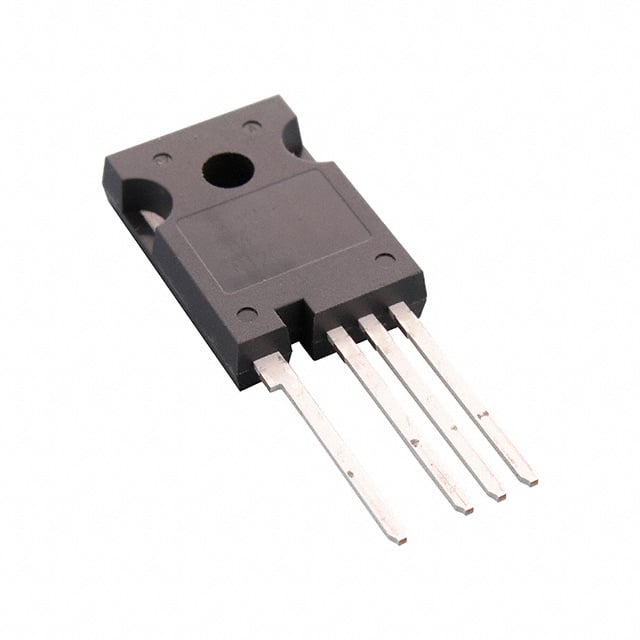

FGH40T120SQDNL4
IGBT 1200V 40A UFS FOR SO
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH40T120SQDNL4
FGH40T120SQDNL4 Hakkında
FGH40T120SQDNL4, onsemi tarafından üretilen 1200V/40A Trench Field Stop IGBT transistörüdür. TO-247-4 paketinde sunulan bu bileşen, 160A maksimum kolektör akımı kapasitesine ve 454W maksimum güç yönetimine sahiptir. Vce(on) değeri 15V gate voltajında 40A kolektör akımında 1.95V olup, hızlı anahtarlama özellikleri (on time 46ns, off time 220ns) ile karakterizedir. 221nC gate charge ve 166ns reverse recovery time ile düşük anahtarlama kayıpları sağlar. -55°C ile +175°C arasında çalışabilen bu IGBT, güç dönüştürme uygulamaları, motor sürücüleri, endüstriyel inverterler ve diğer yüksek voltaj anahtarlama sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 221 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 454 W |
| Reverse Recovery Time (trr) | 166 ns |
| Supplier Device Package | TO-247-4L |
| Switching Energy | 1.4mJ (on), 1.1mJ (off) |
| Td (on/off) @ 25°C | 46ns/220ns |
| Test Condition | 600V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
