Transistörler - IGBT - Tekil

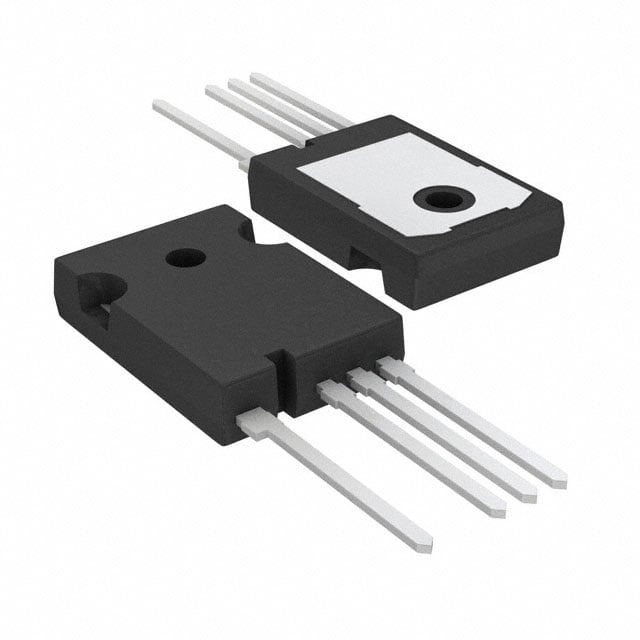

FGH40T120SMDL4
IGBT TRENCH/FS 1200V 80A TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGH40T120SMDL4
FGH40T120SMDL4 Hakkında
FGH40T120SMDL4, onsemi tarafından üretilen 1200V Trench Field Stop IGBT transistörüdür. TO-247-4 paketinde sunulan bu bileşen, maksimum 80A sürekli kollektör akımı ve 160A darbe akımı kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 40A akımda 2.4V'dir. 370nC gate charge ve 65ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. Switching energy değerleri on için 2.24mJ, off için 1.02mJ olarak belirtilmiştir. -55°C ile 175°C arasında çalışır ve maksimum 555W güç dissipasyonuna olanak tanır. Güç elektronikleri uygulamalarında, invertörler, motor sürücüleri ve AC-DC dönüştürücülerde kullanılır. Bileşenin üretimi durdurulmuş (Obsolete) olup, yerine daha yeni IGBT modelleri tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 370 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Obsolete |
| Power - Max | 555 W |
| Reverse Recovery Time (trr) | 65 ns |
| Supplier Device Package | TO-247 |
| Switching Energy | 2.24mJ (on), 1.02mJ (off) |
| Td (on/off) @ 25°C | 44ns/464ns |
| Test Condition | 600V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
