Transistörler - IGBT - Tekil

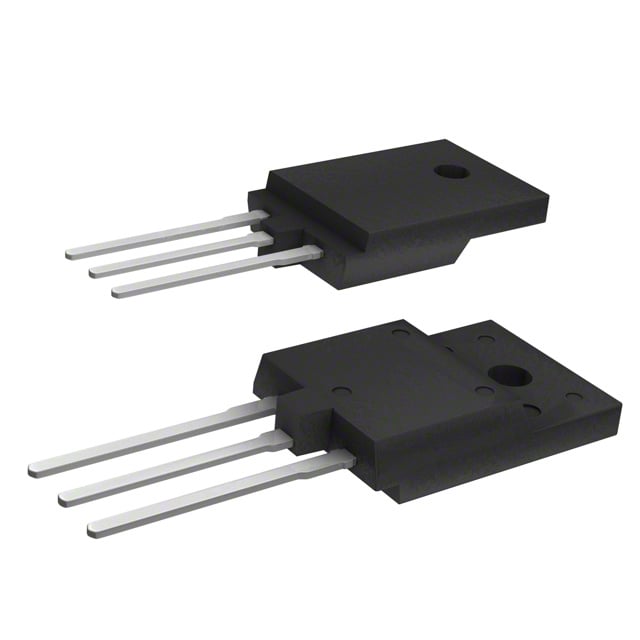

FGAF40S65AQ
650V 40A FS4 SA IGBT
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGAF40S65AQ
FGAF40S65AQ Hakkında
FGAF40S65AQ, onsemi tarafından üretilen 650V 40A tekil IGBT transistörüdür. Trench Field Stop (FS4) mimarisine sahip bu bileşen, maksimum 80A sabit ve 160A darbeli kolektör akımında çalışabilir. TO-3P-3 paketinde sunulan transistör, anahtarlama uygulamalarında düşük kayıp ve hızlı darbeli işletme gerektiren güç elektronikleri devrelerinde kullanılır. 94W maksimum güç kapasitesine ve 274ns geri kazanım zamanına sahiptir. Gate yükü 75nC ile hızlı kontrollenebilir. -55°C ile 175°C arasında çalışabilir. Anahtarlama enerjisi on durumunda 132µJ, off durumunda 62µJ'dir. 400V, 10A test koşullarında Vce(on) değeri 15V gate gerilimine 40A akımda 2.1V'tur. İnverter, konvertör ve motor kontrol uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 75 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Active |
| Power - Max | 94 W |
| Reverse Recovery Time (trr) | 274 ns |
| Supplier Device Package | TO-3PF-3 |
| Switching Energy | 132µJ (on), 62µJ (off) |
| Td (on/off) @ 25°C | 17.8ns/81.6ns |
| Test Condition | 400V, 10A, 6Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
