Transistörler - IGBT - Tekil

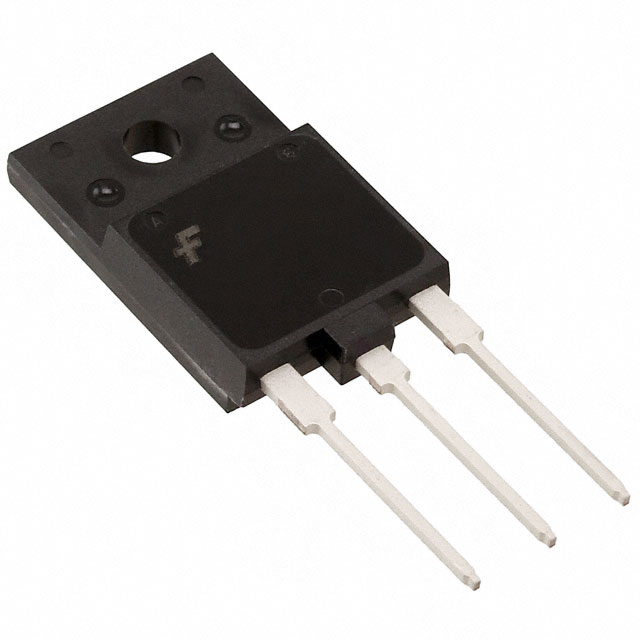

FGAF20N60SMD
IGBT FIELD STOP 600V 40A TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGAF20N60SMD
FGAF20N60SMD Hakkında
FGAF20N60SMD, onsemi tarafından üretilen Field Stop tipi IGBT transistördür. 600V kollektör-emiter breakdown voltajı ve 40A maksimum kollektor akımı ile orta güç uygulamalarında kullanılır. TO-3P-3 paketinde sunulan bu bileşen, anahtarlama uygulamaları, motor kontrol devreleri ve güç dönüştürücülerde tercih edilmektedir. 75W maksimum güç dağıtımı kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarında yer alır. -55°C ile 175°C arasında çalışabilme yeteneğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 64 nC |
| IGBT Type | Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 75 W |
| Reverse Recovery Time (trr) | 26.7 ns |
| Supplier Device Package | TO-3PF |
| Switching Energy | 452µJ (on), 141µJ (off) |
| Td (on/off) @ 25°C | 12ns/91ns |
| Test Condition | 400V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
