Transistörler - IGBT - Tekil

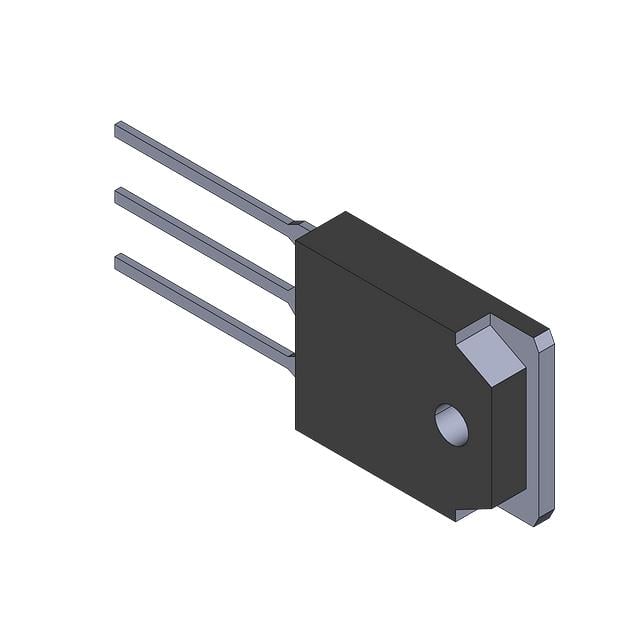

FGA6540WDF
INSULATED GATE BIPOLAR TRANSISTO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGA6540
FGA6540WDF Hakkında
FGA6540WDF, Rochester Electronics tarafından üretilen 650V Trench Field Stop IGBT transistördür. Maksimum 80A sürekli kollektör akımı ve 120A darbe akımı kapasitesine sahip bu bileşen, 238W güç sınırlaması içinde çalışır. TO-3P-3 paketinde sunulan transistör, -55°C ile 175°C arasında işletme sıcaklığı aralığında kullanılabilir. 2.3V Vce(on) değeri ile düşük iletim kaybı sağlar. Hızlı anahtarlama özelliği (16.8ns açılış, 54.4ns kapanış) ve 101ns ters kurtarma süresi ile endüstriyel güç dönüştürme, motor kontrol, kaynak makineleri ve UPS sistemleri gibi uygulamalarda tercih edilir. 55.5nC gate charge değeri, düşük enerji tüketimi gerektiren tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 55.5 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 238 W |
| Reverse Recovery Time (trr) | 101 ns |
| Supplier Device Package | TO-3PN |
| Switching Energy | 1.37mJ (on), 250µJ (off) |
| Td (on/off) @ 25°C | 16.8ns/54.4ns |
| Test Condition | 400V, 40A, 6Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
