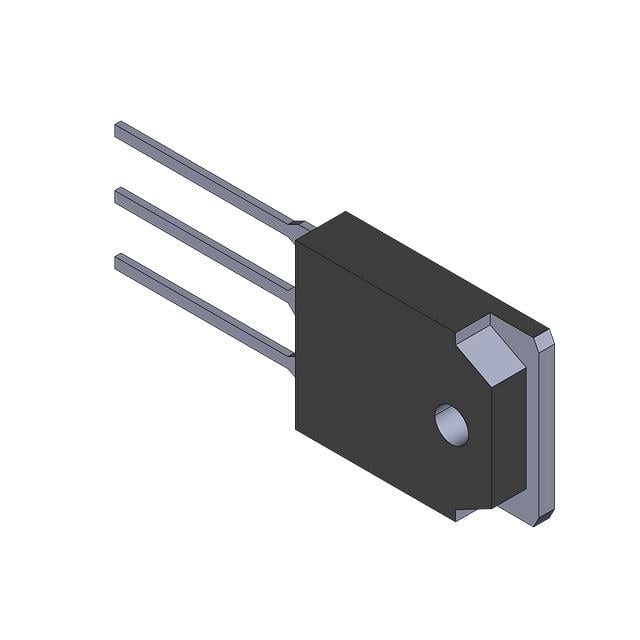

FGA4060ADF
INSULATED GATE BIPOLAR TRANSISTO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- FGA4060A
FGA4060ADF Hakkında
FGA4060ADF, Rochester Electronics tarafından üretilen 600V Insulated Gate Bipolar Transistor (IGBT) bileşenidir. Trench Field Stop teknolojisine dayalı bu transistör, maksimum 80A sürekli kolektör akımı ve 120A pulse akımı kabiliyetine sahiptir. TO-3P-3 kapsülü içinde sağlanan bileşen, -55°C ile +175°C arasında çalışabilir. Vce(on) değeri 15V gate voltajında 40A akımda 2.3V olarak belirtilmiştir. Düşük switching energy karakteristiği (1.37mJ açılış, 250µJ kapanış) ve 26ns reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. 238W maksimum güç seviyesiyle endüstriyel sürücü devreleri, motor kontrolü ve güç dönüştürücü uygulamalarında kullanılan aktif bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 55.5 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 238 W |
| Reverse Recovery Time (trr) | 26 ns |
| Supplier Device Package | TO-3PN |
| Switching Energy | 1.37mJ (on), 250µJ (off) |
| Td (on/off) @ 25°C | 16.8ns/54.4ns |
| Test Condition | 400V, 40A, 6Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
