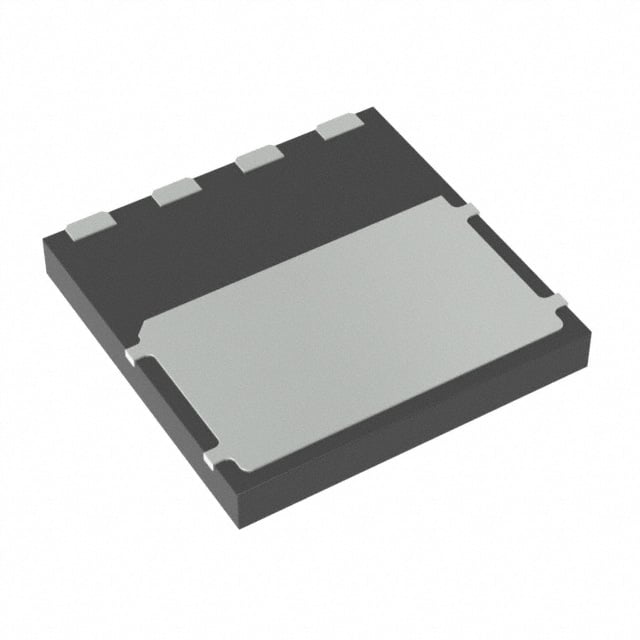

FFSM1265A
650V 12A SIC SBD
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FFSM1265A
FFSM1265A Hakkında
FFSM1265A, onsemi tarafından üretilen 650V 12A kapasiteli Silicon Carbide Schottky diyottur. SiC tabanlı yapısı sayesinde sıfır reverse recovery time (trr) sunarak yüksek hızlı anahtarlama uygulamalarında kullanılır. 1.75V forward voltage düşüşü ile düşük iletim kaybı sağlar. -55°C ile 175°C arasında çalışır. 4-PowerTSFN (8x8) yüzey montaj paketi içinde sunulur. Güç kaynakları, DC-DC dönüştürücüler, inverterler ve endüstriyel uygulamalarda doğrultma ve serbest döngü diyotu olarak kullanılır. 665pF kapasitans @ 1V ve 200µA ters sızıntı akımı @ 650V özellikleriyle tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 665pF @ 1V, 100kHz |
| Current - Average Rectified (Io) | 12.5A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | 4-PQFN (8x8) |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
