Diyotlar - Doğrultucular - Tekil

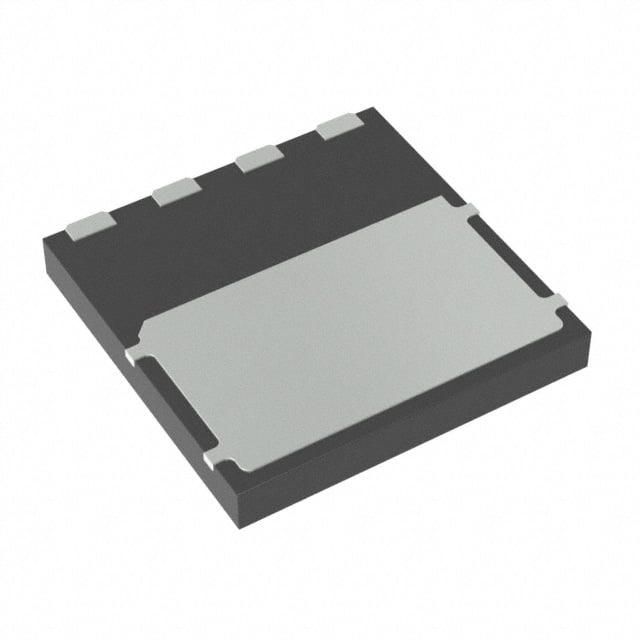

FFSM0865A
DIODE SBD 650V 8A 4PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FFSM0865A
FFSM0865A Hakkında
FFSM0865A, onsemi tarafından üretilen 650V 8A kapasitesinde Silicon Carbide Schottky diyottur. 4-PowerTSFN SMD paketinde sunulan bu bileşen, 1.75V forward voltage değeri ile düşük güç kaybı sağlar. Reverse recovery time'ı olmayan (trr = 0 ns) yapısı ile yüksek frekans uygulamalarında verimli çalışır. -55°C ile 175°C arasında güvenli işletme sağlayan geniş sıcaklık aralığında, 200µA @ 650V reverse leakage karakteristiğine sahiptir. Güç kaynakları, AC/DC dönüştürücüler, LED sürücüler ve endüstriyel doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 463pF @ 1V, 100kHz |
| Current - Average Rectified (Io) | 9.6A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 650 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | 4-PQFN (8x8) |
| Voltage - DC Reverse (Vr) (Max) | 650 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
