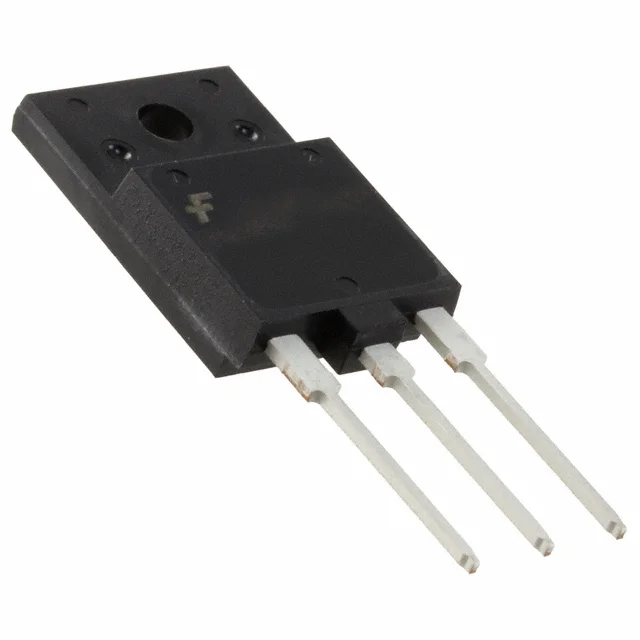

FFAF60UA60DN
DIODE ARRAY GP 600V 30A TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FFAF60UA60DN
FFAF60UA60DN Hakkında
FFAF60UA60DN, onsemi tarafından üretilen 600V 30A kapasiteli doğrultma diyot dizisidir. TO-3P-3 Full Pack kapsülemesi ile through-hole monte edilebilir. 1 Pair Common Cathode konfigürasyonunda tasarlanmış olup, standart diyot tipi özelliklerine sahiptir. 90 ns reverse recovery time ile fast recovery karakteristiği sunmaktadır. -65°C ile +150°C junction sıcaklık aralığında çalışabilir. 600V DC ters voltaj toleransı ve 30A ortalama doğrultma akımı ile güç kaynakları, konverterler ve indüstriyel doğrultma uygulamalarında kullanılır. Maksimum 2.2V forward voltage düşüşüne sahiptir. 100 µA ters sızıntı akımı ile yüksek voltaj uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 100 µA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3PF |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.2 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
