IGBT Transistörler - Modüller

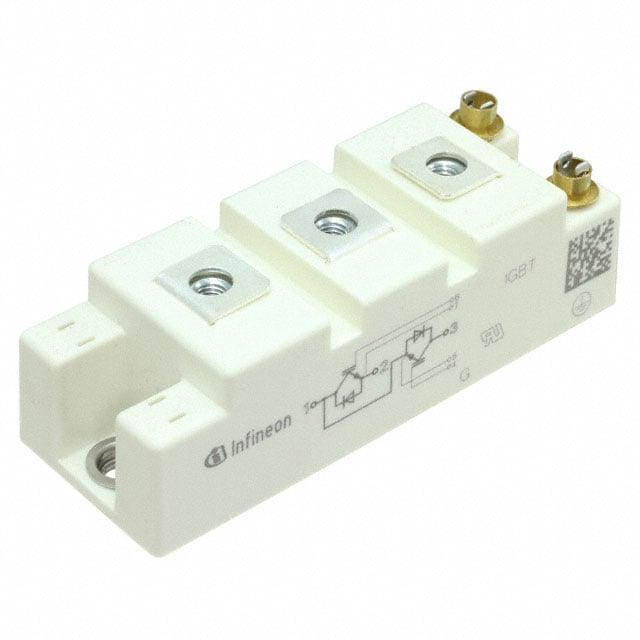

FF75R12RT4HOSA1
IGBT MOD 1200V 75A 395W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF75R12RT4
FF75R12RT4HOSA1 Hakkında
FF75R12RT4HOSA1, Infineon Technologies tarafından üretilen 1200V/75A IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, 2 bağımsız konfigürasyona sahiptir ve maksimum 395W güç kapasitesine sahiptir. Vce(on) değeri 15V/75A'de 2.15V olup, 4.3nF giriş kapasitansı sağlar. -40°C ile +150°C arasında çalışabilen komponent, yüksek voltaj uygulamalarında, endüstriyel sürücü devreleri, elektrik motorları denetim sistemleri ve güç dönüştürücü uygulamalarında kullanılır. Chassis mount tipi kasa ile sahada montajı kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 395 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
