Transistörler - FET, MOSFET - Diziler

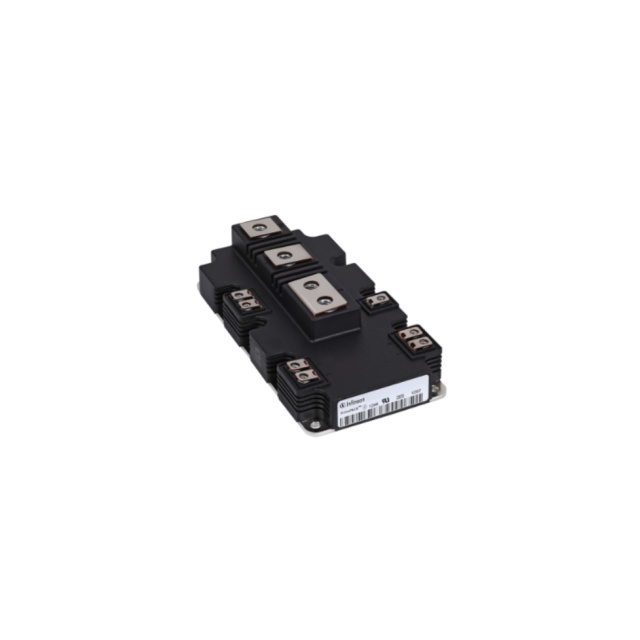

FF6MR12KM1BOSA1
MEDIUM POWER 62MM
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- FF6MR12KM1BOSA1
FF6MR12KM1BOSA1 Hakkında
FF6MR12KM1BOSA1, Infineon Technologies tarafından üretilen 1200V/250A rated medium power MOSFET dizi modülüdür. İki adet N-Channel transistörden oluşan Half Bridge konfigürasyonunda tasarlanmıştır. 62mm kasa tipi ile chassis mount uygulamalarında kullanılmaya uygun olan bu bileşen, -40°C ile +150°C arasında çalışabilir. Düşük On-state direnci (5.81mOhm @ 250A, 15V) ve kontrollü gate charge (496nC @ 15V) özellikleri ile güç dönüştürme, motor sürücü devreleri, inverter ve switched-mode power supply (SMPS) uygulamalarında tercih edilmektedir. Ciss değeri 14700pF @ 800V olup, Vgs(th) maksimum 5.15V @ 80mA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 250A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 496nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 14700pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 5.81mOhm @ 250A, 15V |
| Supplier Device Package | AG-62MM |
| Vgs(th) (Max) @ Id | 5.15V @ 80mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
