IGBT Transistörler - Modüller

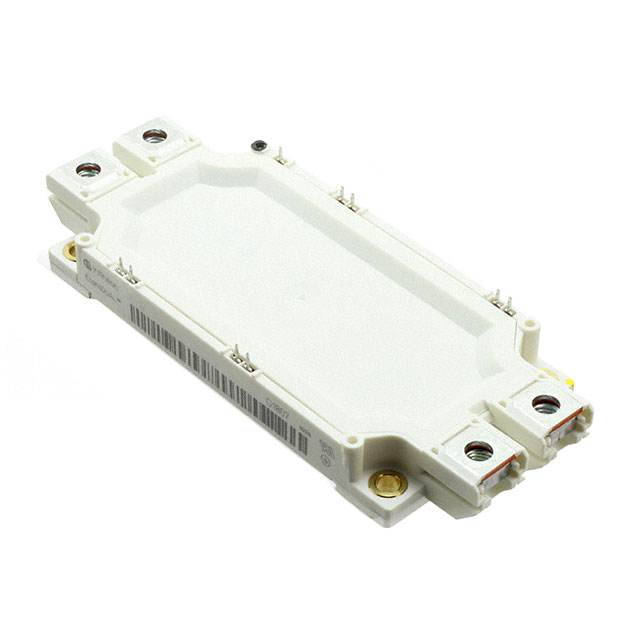

FF600R12ME4CBOSA1
IGBT MOD 1200V 1060A 4050W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF600R12ME4CBOSA1
FF600R12ME4CBOSA1 Hakkında
FF600R12ME4CBOSA1, Infineon Technologies tarafından üretilen 1200V/1060A IGBT modülü olup Half Bridge konfigürasyonunda tasarlanmıştır. Trench Field Stop IGBT teknolojisini kullanan bu bileşen, maksimum 4050W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 600A'da 2.1V'dur. Entegre NTC termistor ile sıcaklık kontrolü sağlayan modül, -40°C ile +150°C arasında çalışabilir. Chassis mount tipi paketlemesi ile endüstriyel uygulamalarda, güç dönüştürücülerde, şarj sistemlerinde ve motor kontrol devrelerinde kullanılır. Standart input sürücüleme ile uyumlu olan bileşen, yüksek akım yönetimi ve güvenilir anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 1060 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 4050 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
