IGBT Transistörler - Modüller

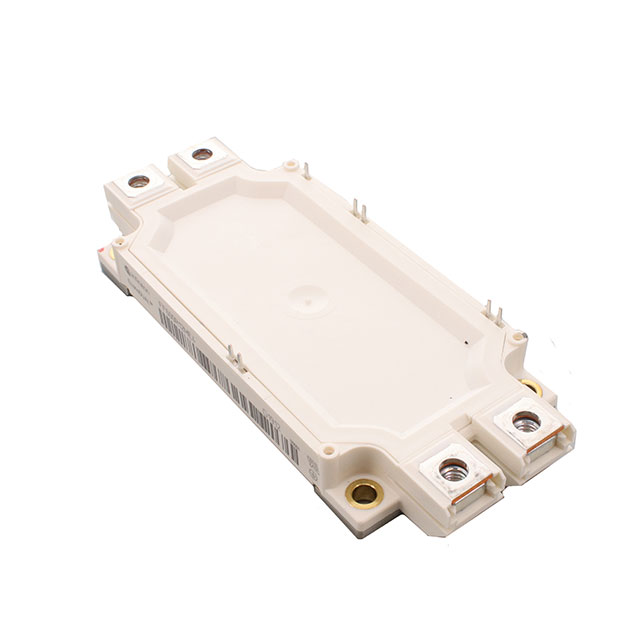

FF600R12ME4BOSA1
IGBT MODULE 1200V 4050W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF600R12ME4BOSA1
FF600R12ME4BOSA1 Hakkında
FF600R12ME4BOSA1, Infineon Technologies tarafından üretilen 1200V/600A IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu komponent, 4050W güç kapasitesiyle endüstriyel uygulamalara yöneliktir. İki bağımsız IGBT yapılandırması ile tasarlanan modül, 2.1V Vce(on) değeri ile düşük kayıplı işletme sağlar. Entegre NTC termistör ile sıcaklık koruması sunar ve -40°C ile +150°C arasında güvenli çalışır. Chassis mount tipi paketleme, güç elektronikleri, endüstriyel sürücüler ve dönüştürücü uygulamalarında kullanıma uygundur. Yüksek input kapasitansı (37nF @ 25V) ve 1200V dielektrik dayanımı ile güvenli tasarım desteği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 4050 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
