IGBT Transistörler - Modüller

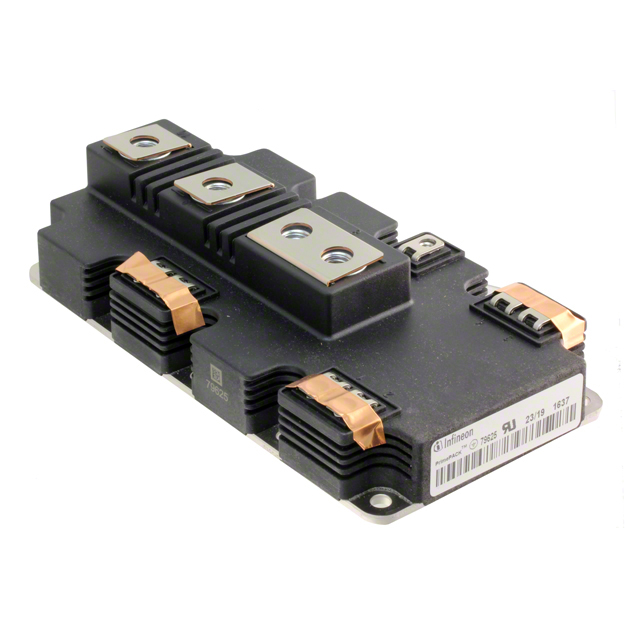

FF600R12IP4BOSA1
IGBT MOD 1200V 600A 3350W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF600R12IP4BOSA1
FF600R12IP4BOSA1 Hakkında
FF600R12IP4BOSA1, Infineon Technologies tarafından üretilen 1200V/600A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, Trench Field Stop IGBT teknolojisi kullanmaktadır. 3350W maksimum güç kapasitesi ile endüstriyel uygulamalarda, elektrik motor sürücüleri, kaynak makineleri, UPS sistemleri ve güç dönüştürücülerde kullanılır. Vce(on) değeri 2.05V (15V, 600A koşullarında) olup, düşük iletim kayıpları sağlar. -40°C ile +150°C arası çalışma sıcaklığı aralığında çalışabilir. Entegre NTC termistörü sayesinde sıcaklık kontrolü yapılabilir. Chassis mount modül paketi ile kurulumu pratiktir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
