IGBT Transistörler - Modüller

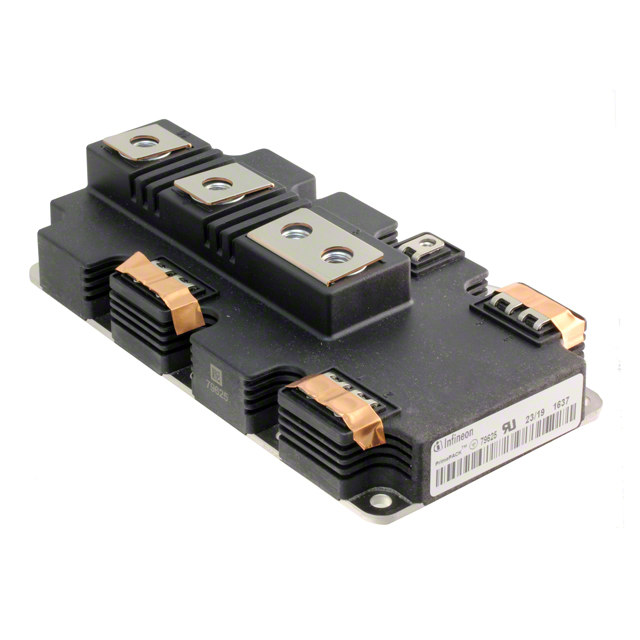

FF600R12IE4BOSA1
IGBT MOD 1200V 600A 3350W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF600R12IE4BOSA1
FF600R12IE4BOSA1 Hakkında
FF600R12IE4BOSA1, Infineon Technologies tarafından üretilen 1200V/600A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, Trench Field Stop teknolojisi kullanarak yüksek verim sağlar. Maksimum 3350W güç yönetim kapasitesine sahiptir. -40°C ile +150°C arasında çalışan modül, endüstriyel uygulamalarda, güç dönüştürücülerde, inverter devrelerde ve motor kontrol sistemlerinde kullanılır. 2.05V Vce(on) değeri ile düşük kayıp özelliğine sahip olup, 37 nF input kapasitansına ve dahili NTC thermistor'a sahiptir. Chassis mount tipi kasa ile konvansiyonel soğutma sistemlerine entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
