IGBT Transistörler - Modüller

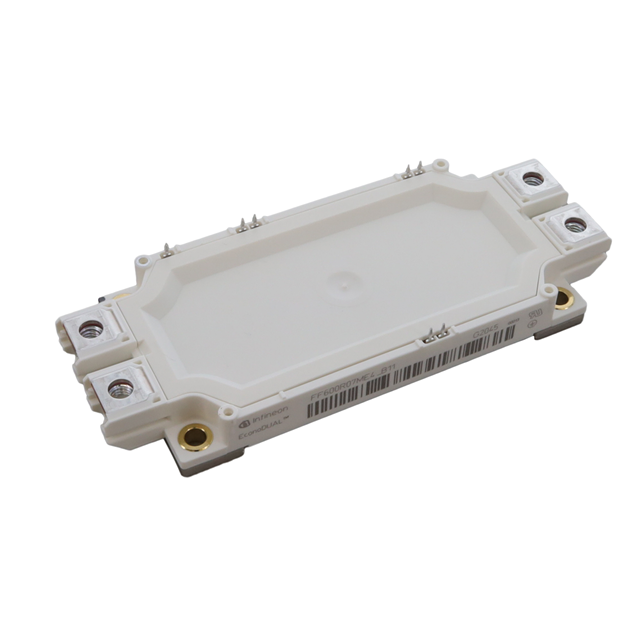

FF600R07ME4B11BPSA1
MEDIUM POWER ECONO
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF600R07ME4B11
FF600R07ME4B11BPSA1 Hakkında
FF600R07ME4B11BPSA1, Infineon Technologies tarafından üretilen orta güç seviyesi IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu transistör modülü, 700A collector akımı ve 650V breakdown voltajı ile çalışmaktadır. 2 bağımsız yapılandırmaya sahip olan komponent, 1800W maksimum güç seviyesinde işletilmek üzere tasarlanmıştır. -40°C ile 150°C arasında sıcaklık aralığında stabil performans sunmakta, dahili NTC termistörü sayesinde sıcaklık kontrolü sağlamaktadır. Vce(on) değeri 15V gate voltajında ve 600A collector akımında 1.95V olarak belirtilmiştir. Chassis mount tipi ve AG-ECONOD-3 paket formatı ile sunulan bu modül, endüstriyel frekans konvertörleri, motor sürücüleri ve güç kaynağı uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 700 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1800 W |
| Supplier Device Package | AG-ECONOD-3 |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
