IGBT Transistörler - Modüller

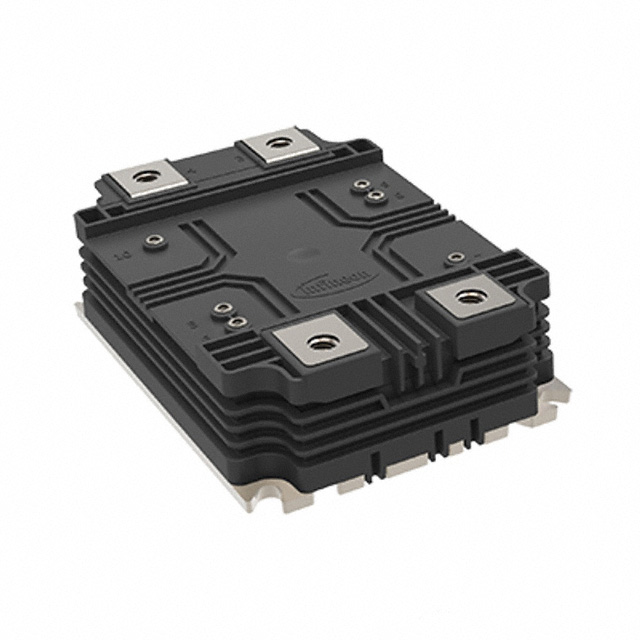

FF450R33T3E3BPSA1
IGBT MOD 3300V 450A AGXHP100-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF450R33T3E3
FF450R33T3E3BPSA1 Hakkında
FF450R33T3E3BPSA1, Infineon Technologies tarafından üretilen 3300V 450A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu Trench Field Stop tipi IGBT transistör, yüksek güç uygulamalarında kullanılır. Maksimum Vce(on) değeri 15V gate geriliminde 450A akımda 2.75V olarak belirtilmiştir. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Chassis mount montaj tipiyle, endüstriyel konvertörler, inverterler ve motor sürücü sistemlerinde yer alır. 1000000W güç kapasitesine ve 3300V collector-emitter breakdown voltajına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000000 W |
| Supplier Device Package | AG-XHP100-3 |
| Vce(on) (Max) @ Vge, Ic | 2.75V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
