IGBT Transistörler - Modüller

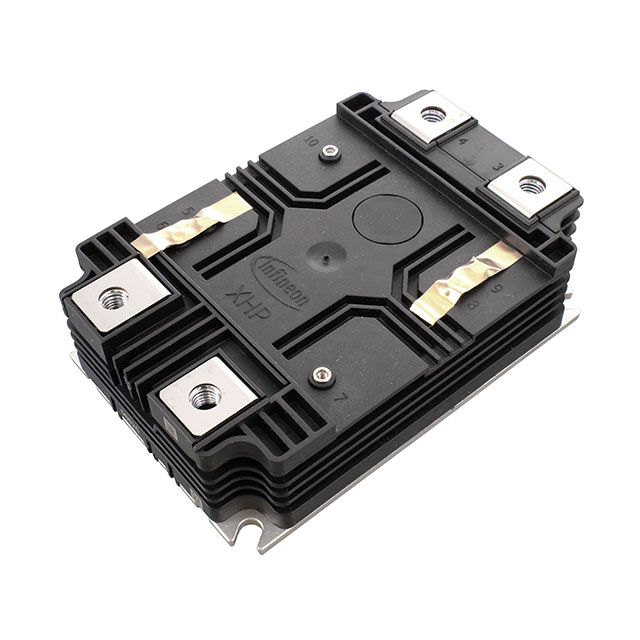

FF450R33T3E3B5BPSA1
IGBT MOD 3300V 450A AGXHP100-6
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF450R33T3E3
FF450R33T3E3B5BPSA1 Hakkında
Infineon Technologies tarafından üretilen FF450R33T3E3B5BPSA1, yüksek güç uygulamaları için tasarlanmış bir IGBT modülüdür. Trench Field Stop teknolojisini kullanan bu bileşen, 3300V breakdown voltajı ve 450A maksimum collector akımı ile çalışmaktadır. Half Bridge Inverter konfigürasyonunda sunulan modül, 2.75V @ 15V, 450A Vce(on) değerine sahiptir. -40°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sağlayan bu IGBT modülü, endüstriyel güç dönüştürme, traktör ve enerji yönetim sistemlerinde yaygın olarak kullanılmaktadır. Chassis mount tipi montaj ile sunulan komponent, 1000 kW'a kadar güç yönetiminde uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 84 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000000 W |
| Supplier Device Package | AG-XHP100-6 |
| Vce(on) (Max) @ Vge, Ic | 2.75V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
