IGBT Transistörler - Modüller

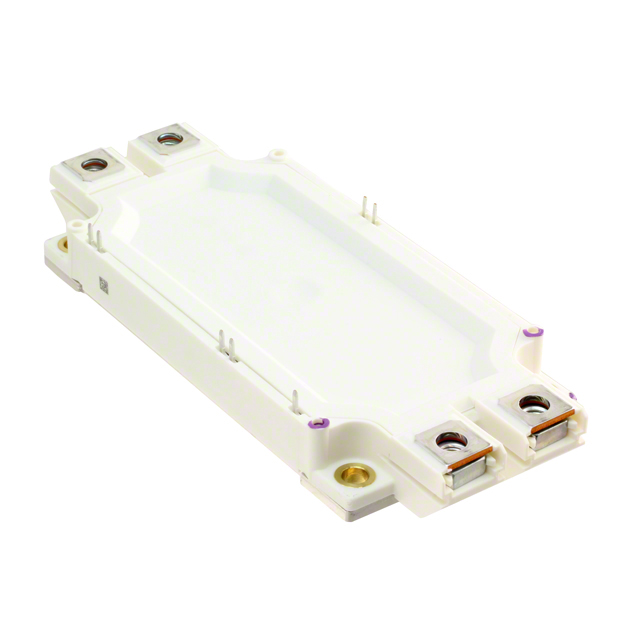

FF450R12ME4BOSA1
IGBT MOD 1200V 675A 2250W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF450R12ME4
FF450R12ME4BOSA1 Hakkında
FF450R12ME4BOSA1, Infineon Technologies tarafından üretilen 1200V/675A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, Trench Field Stop IGBT teknolojisini kullanmaktadır. Maksimum 2250W güç yönetebilen bu modül, 2.1V Vce(on) değeri ile düşük kayıplar sunmaktadır. Chassis mount tipi kasa ile endüstriyel uygulamalara ve güç dönüşüm devrelerine entegre edilmek üzere geliştirilmiştir. -40°C ile +150°C arasında çalışabilen modül, dahili NTC Thermistor sensörü sayesinde sıcaklık kontrolü sağlamaktadır. Enerji dönüştürücüler, inverterler, kaynak makineleri ve traction uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 675 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 28 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 2250 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
