IGBT Transistörler - Modüller

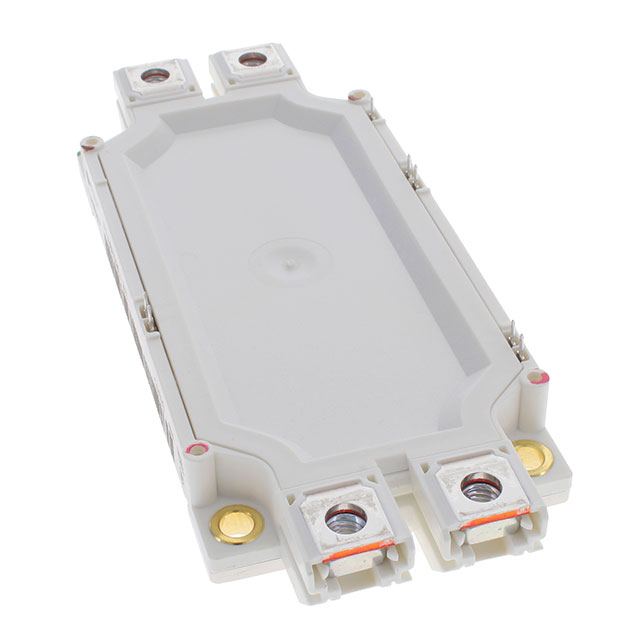

FF450R12ME4B11BPSA1
IGBT MOD 1200V 675A 2250W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF450R12ME4B
FF450R12ME4B11BPSA1 Hakkında
FF450R12ME4B11BPSA1, Infineon Technologies tarafından üretilen 1200V 675A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanmış olan bu komponent, 2 bağımsız konfigürasyona sahiptir. Maksimum çalışma gücü 2250W olan modül, -40°C ile 150°C sıcaklık aralığında çalışabilir. Vce(on) değeri 450A akımda 2.1V'tur. NTC termistor entegrasyonu ile sıcaklık kontrolü sağlanmaktadır. Chassis mount tipi alüminyum soket paketinde sunulan FF450R12ME4B11BPSA1, endüstriyel güç dönüştürme uygulamaları, inverterler ve motor kontrol sistemlerinde kullanılan yüksek akım IGBT modülüdür. Standart giriş yapılandırması ile kontrol devreleri ile uyumlu olarak tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 675 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 28 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 2250 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
