IGBT Transistörler - Modüller

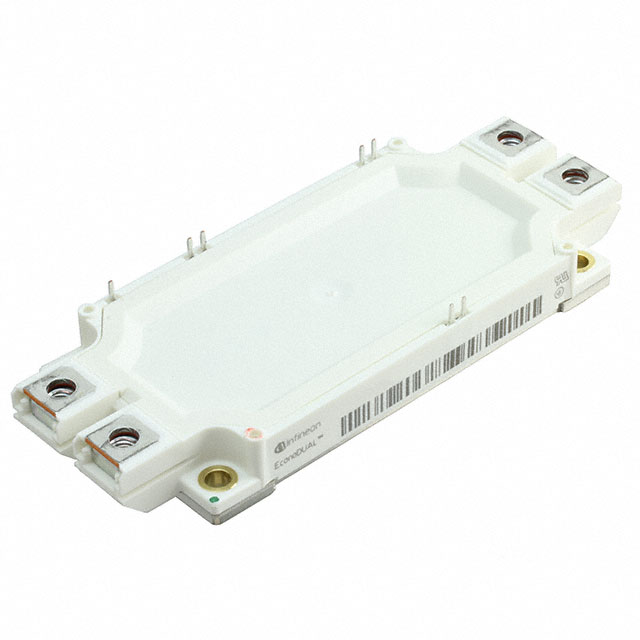

FF300R17ME4BOSA1
IGBT MOD 1700V 375A 1800W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF300R17ME4
FF300R17ME4BOSA1 Hakkında
FF300R17ME4BOSA1, Infineon Technologies tarafından üretilen 1700V/375A kapasiteli bir IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu NPT tipi IGBT transistör modülü, yüksek gerilim uygulamalarında anahtarlama ve güç kontrolü görevlerini yerine getirir. 2.3V Vce(on) değeri ile verimli çalışma karakteristiği sunar. Maksimum 1800W güç yönetimi kapasitesi ile endüstriyel sürücü sistemleri, UPS cihazları, solar inverter uygulamaları ve welding equipment gibi güç dönüştürme sistemlerinde kullanılır. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlar ve -40°C ile 150°C arasında çalışabilir. Chassis mount montaj tipi ile güvenilir mekanik bağlantı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 375 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | NPT |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1800 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
