IGBT Transistörler - Modüller

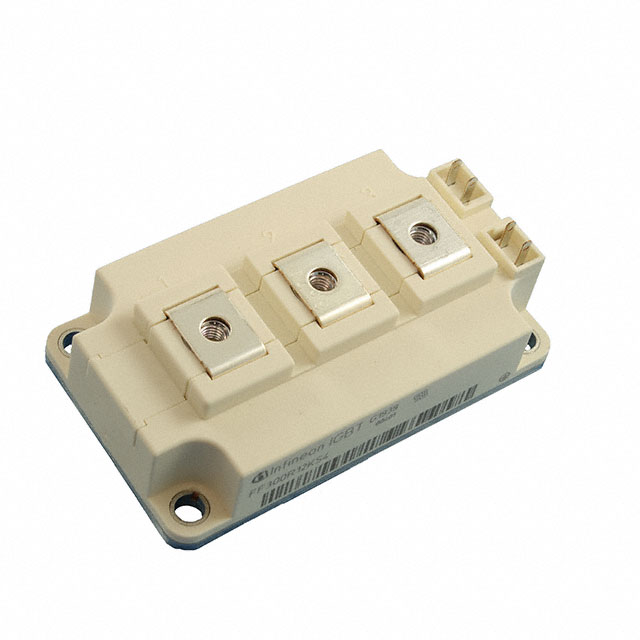

FF300R12KS4HOSA1
IGBT MOD 1200V 370A 1950W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF300R12KS4
FF300R12KS4HOSA1 Hakkında
Infineon Technologies tarafından üretilen FF300R12KS4HOSA1, 1200V 370A kapasiteli iki bağımsız IGBT transistör modülüdür. Maksimum 1950W güç işleme kapasitesine sahip bu modül, endüstriyel uygulamalar, güç dönüştürücüler, motor kontrol sistemleri ve kaynak makinelerinde kullanılır. Chassis mount tipi kasa ile sabitlenir ve -40°C ile 125°C arasında çalışabilir. 3.75V Vce(on) değeri ile düşük geçiş kaybı sağlar. 20nF giriş kapasitansi hızlı anahtarlama özelliğine katkı sunmaktadır. Standardize giriş sinyalleri ile kontrol edilir ve NTC termistör entegrasyonu yoktur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 370 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 20 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1950 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.75V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
