IGBT Transistörler - Modüller

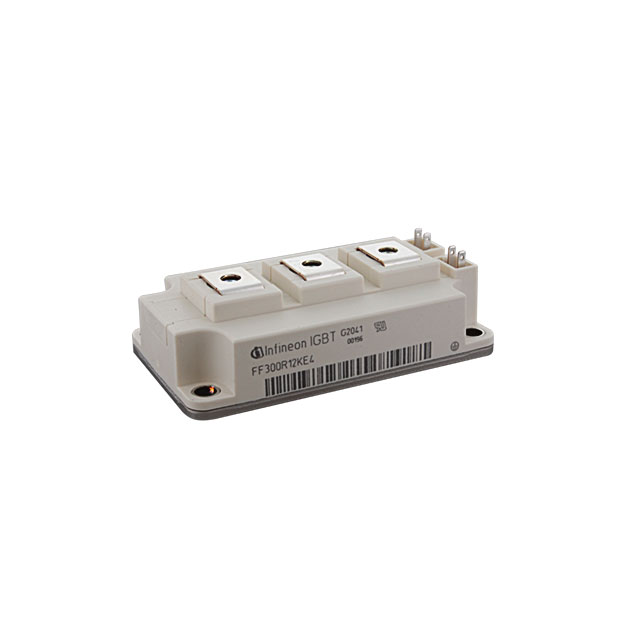

FF300R12KE4HOSA1
IGBT MOD 1200V 460A 1600W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF300R12KE4
FF300R12KE4HOSA1 Hakkında
FF300R12KE4HOSA1, Infineon Technologies tarafından üretilen 1200V/460A IGBT güç modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, yüksek akım uygulamalarında düşük iletim kaybı sağlar. 2 bağımsız konfigürasyona sahip modül, endüstriyel uygulamalar, enerji dönüştürücüler, şarj sistemleri ve motor sürücülerinde kullanılır. Maksimum 1600W güç kapasitesi ve -40°C ile 150°C arasında işletim sıcaklığı aralığı, geniş uygulama yelpazesini destekler. Entegre NTC termistör ile sıcaklık koruması sağlayan modül, Chassis Mount paketi ile sabit montaj uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 460 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 19 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
