IGBT Transistörler - Modüller

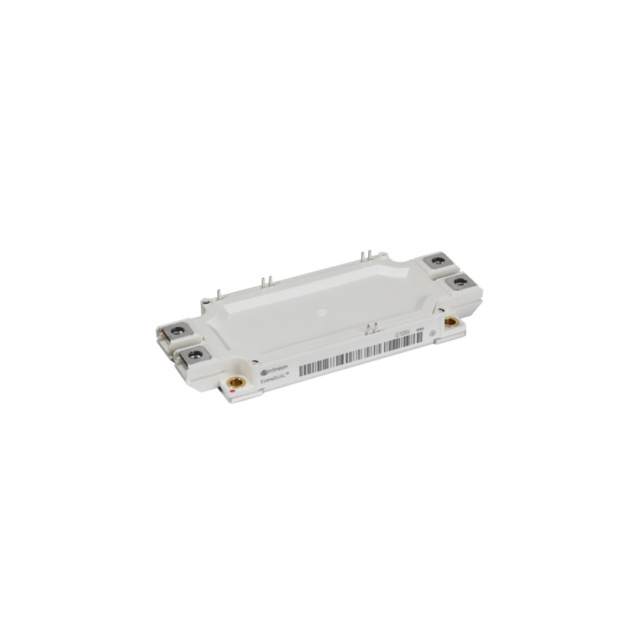

FF300R07ME4BOSA1
GBT MODULE 650V 300A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF300R07ME4BOSA1
FF300R07ME4BOSA1 Hakkında
Infineon Technologies tarafından üretilen FF300R07ME4BOSA1, 650V 300A kapasitesi ile endüstriyel uygulamalar için tasarlanmış bir IGBT güç modülüdür. Trench Field Stop teknolojisini kullanan bu modül, iki bağımsız IGBT konfigürasyonuna sahiptir. 1.95V düşük On-state voltajı (Vce) ile enerji verimliliği sağlar. -40°C ile +150°C arasında çalışabilen modül, entegre NTC Thermistor ile sıcaklık koruması sunar. Şasi montajı uygun AG-ECONOD-3 paketinde sunulan FF300R07ME4BOSA1, değiştirici güç kaynakları, motor sürücüleri, kaynak makinaları ve diğer yüksek güç dönüştürme uygulamalarında kullanılır. 18.5 nF giriş kapasitansı (Cies) ile hızlı anahtarlama özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-ECONOD-3 |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
