Transistörler - FET, MOSFET - Diziler

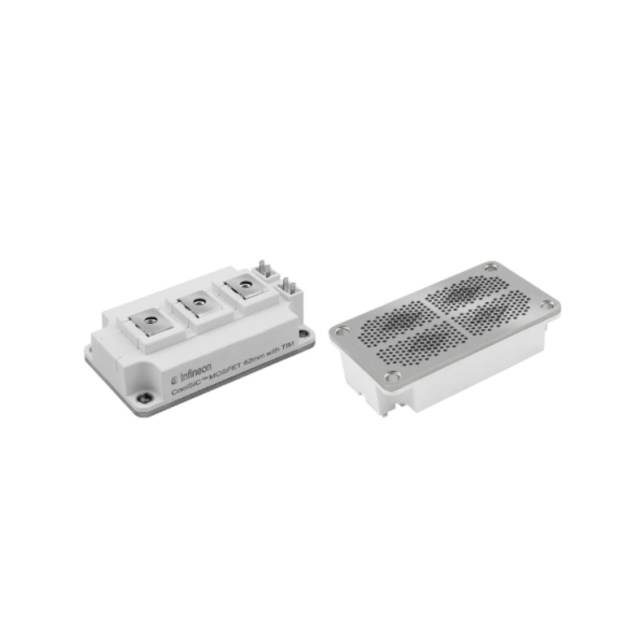

FF2MR12KM1PHOSA1
MEDIUM POWER 62MM
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- FF2MR12KM1PHOSA1
FF2MR12KM1PHOSA1 Hakkında
Infineon Technologies tarafından üretilen FF2MR12KM1PHOSA1, yüksek güç uygulamaları için tasarlanmış 2 N-Channel Half Bridge MOSFET dizi modülüdür. 1200V (Vdss) Drain-Source gerilim desteği ve 500A sürekli Drain akımı kapasitesi ile endüstriyel güç dönüştürme sistemlerinde kullanılır. 2.13mOhm RDS(on) değeri ile minimum güç kaybı sağlar. Chassis mount modülü olarak tasarlanmış bu komponent, inverter, motor kontrol ve güç kaynağı uygulamalarında yaygın olarak kullanılan bir çözümdür. -40°C ~ 150°C çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1340nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 39700pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 2.13mOhm @ 500A, 15V |
| Supplier Device Package | AG-62MM |
| Vgs(th) (Max) @ Id | 5.15V @ 224mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
