IGBT Transistörler - Modüller

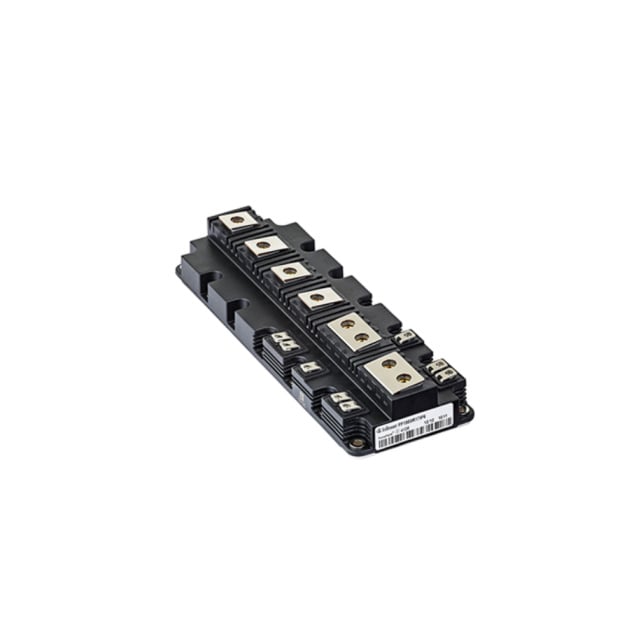

FF1800R17IP5PBPSA1
IGBT MODULE 1700V 3600A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1800R17IP5PBPSA1
FF1800R17IP5PBPSA1 Hakkında
FF1800R17IP5PBPSA1, Infineon Technologies tarafından üretilen yüksek akım ve yüksek voltajlı IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, maksimum 1700V collector-emitter breakdown voltajı ve 3600A nominal akım kapasitesine sahiptir. Trench Field Stop teknolojisi ile üretilen IGBT, 2.2V Vce(on) değeri ile düşük iletim kayıpları sağlar. -40°C ile 175°C arasında çalışabilen modül, entegre NTC thermistor sensörü ile sıcaklık kontrolü yapılabilmektedir. Chassis mount tipi kurulum seçeneği ve 1800kW güç kapasitesi ile güç elektroniği uygulamalarında, endüstriyel sürücü sistemlerinde, kaynak makinelerinde ve enerji dönüştürme sistemlerinde kullanılır. 105nF input kapasitansi ile hızlı anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 3600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 105 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1800000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 1800A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
