IGBT Transistörler - Modüller

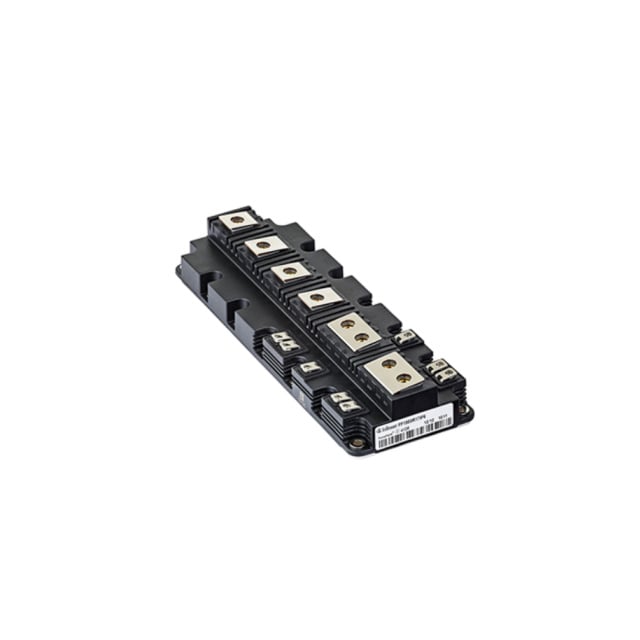

FF1800R12IE5PBPSA1
IGBT MOD 1200V 1800A 20MW
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FF1800R12IE5PBPSA1
FF1800R12IE5PBPSA1 Hakkında
FF1800R12IE5PBPSA1, Infineon Technologies tarafından üretilen 1200V/1800A kapasiteli Trench Field Stop tipi IGBT modülüdür. İki bağımsız IGBT yapılandırmasına sahip olan bu komponent, yüksek güç anahtarlama uygulamalarında kullanılır. 20 mW maksimum güç dağıtımı ve 2.15V on-state voltajı (Vce) ile endüstriyel sürücü sistemleri, kaynak makineleri, fotovoltaik inverterler ve motor kontrol uygulamalarında tercih edilir. Chassis mount paketi ile entegre edilebilen modülün yapısında NTC termistör bulunmaktadır. -40°C ile +175°C arasında çalışabilir. Standard giriş kapasitanslı Cies değeri 98.5 nF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | 2 Independent |
| Current - Collector (Ic) (Max) | 1800 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 98.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 1800A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
